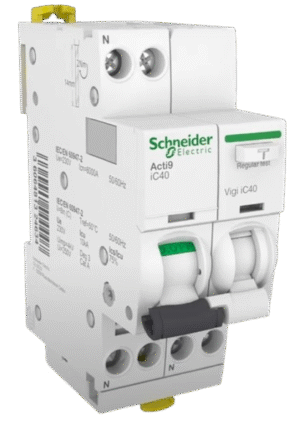

A9P22616 Disjoncteur Acti9 iDT40T 16A 1P+N
50547
Fiche technique · 25 mai 2026
Caractéristiques principales
| Courant nominal assigné (In) | 16A |
|---|---|
| Section nominale | 1.5 |
| Nombre de pôles protégés | 1 |
| Description Des Pôles | 1P+N |
Caractéristiques complémentaires
| Type de produit | Disjoncteur phase neutreType de connexion : À vis |
|---|---|
| Gamme | Acti9 |
| Famille | iDT40 |
| Sous | famille : iDT40T |
| Calibre | 16A |
| Capacité des bornes de raccordement (fil rigide) | 1 à 16 mm² |
| Capacité des bornes de raccordement (fil souple) | 1 à 10 mm² |
| Courbe | Courbe C |
| Encombrement (modules de 18 mm) | 1 module |
| Polarité | 1P+N |
| Pouvoir de coupure | 4,5 kA - 6 kA |
| Pouvoir de coupure industriel | 6 kA |
| Pouvoir de coupure résidentiel | 4,5 kA |
| Tension nominale | 220 V |
| Fréquence du réseau | 50 Hz |
| [Ue] Tension assignée d'emploi | 230 V CA 50 Hz |
| Limite de déclenchement magnétique | 5 à 10 x In (EN/CEI 60898-1), 8 x In ±20 % (EN/CEI 60947-2) |
| [Ics] Pouvoir de coupure de service | 4500 A (100 % Icn à 230 V CA 50 Hz, EN/CEI 60898-1), 4,5 kA (75 % Icu à 230 V CA 50 Hz, EN/CEI 60947-2) |
| Classe de limitation | 3 (EN/CEI 60898-1) |
| [Ui] Tension d'isolement | 400 V CA 50 Hz (EN/CEI 60947-2) |
| [Uimp] Tension assignée de tenue aux chocs | 4 kV (EN/CEI 60947-2) |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Indication de tension | ON/OFF |
| Signalisation de déclenchement | — |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN |
| Pas | 9 mm |
| Hauteur | 85 mm |
| Largeur | 18 mm |
| Profondeur | 74 mm |
| Poids du produit | 120 g |
| Couleur | Blanc |
| Endurance mécanique | 20 000 cycles |
| Durée de vie électrique | 20 000 cycles |
| Verrouillages optionnels | Dispositif de cadenassage |
| Raccordement amont | À vis |
| Position de verrouillage | Vis |
| Mode de raccordement | Borne à cage haut/bas (1…10 mm² souple), Borne à cage haut/bas (1…16 mm² rigide) |
| Longueur de dénudage des fils | 14 mm (haut ou bas) |
| Couple de serrage | 2 N·m (haut ou bas) |
| Protection différentielle | Bloc séparé |
| Certification | Certifié NF |
| Pays de fabrication | France |
| Garantie | 18 mois |
Description
Caractéristiques du Disjoncteur Schneider 16A - A9P22616 Acti9 iDT40T
Doté d'une endurance exceptionnelle de 20 000 cycles électriques et mécaniques, l'Acti9 iDT40T assure une protection durable des installations. Sa conception robuste permet un montage sur rail DIN avec un encombrement optimisé de 18 mm de largeur.
Les performances électriques de l'A9P22616se distinguent par un pouvoir de coupure de 4500A selon la norme EN/CEI 60898-1, avec une tension assignée d'emploi de 230V CA. Le calibre de 16A s'accompagne d'une courbe C adaptée aux applications tertiaires.
La gamme Acti9 s'adapte parfaitement aux besoins du secteur tertiaire. Le calibre de 16A permet de protéger efficacement les circuits de prises de courant, avec une capacité maximale de 8 prises par ligne selon la norme NF C 15-100.
Dans les applications commerciales, ce disjoncteur modulaire sécurise les équipements bureautiques et l'éclairage LED. Sa courbe C et son pouvoir de coupure de 6 kA répondent aux exigences des installations professionnelles modernes.
Comment assembler le bloc supplémentaire du dispositif à courant résiduel Acti9 avec le disjoncteur miniature Acti9 : https://www.youtube.com/embed/ltzLiEdV9-Y
