Le moteur électrique transforme l’énergie électrique en mouvement mécanique grâce à l’interaction entre deux composants essentiels. Le stator génère un champ magnétique fixe grâce aux bobines de cuivre parcourues par le courant. Puis le rotor, partie mobile, subit les forces magnétiques et se met en rotation. Cette technologie équipe aujourd’hui les véhicules électriques, les machines industrielles et de nombreux appareils domestiques.
Qu’est-ce qu’un moteur électrique, expliqué simplement ?
Un moteur électrique transforme l’électricité en mouvement mécanique grâce à un principe fascinant. Cette machine révolutionnaire utilise l’interaction entre courant électrique et champs magnétiques pour créer une rotation.
Concrètement, le moteur contient deux éléments principaux : une partie fixe appelée stator et une partie mobile nommée rotor (Induit). Le stator (inducteur) génère un champ magnétique puissant lorsque l’électricité traverse ses bobines de fil de cuivre.
Simultanément, ce champ magnétique attire et repousse les pôles du rotor, provoquant sa rotation continue. L’arbre moteur transmet ensuite cette énergie mécanique vers l’équipement à entraîner.
Contrairement aux moteurs thermiques, cette technologie ne produit aucune combustion interne. Par conséquent, elle offre un rendement élevé et une efficacité énergétique remarquable pour de nombreuses applications domestiques et industrielles.
Comment fonctionne le moteur électrique ?
Qu’est-ce qui fait tourner un moteur électrique ?

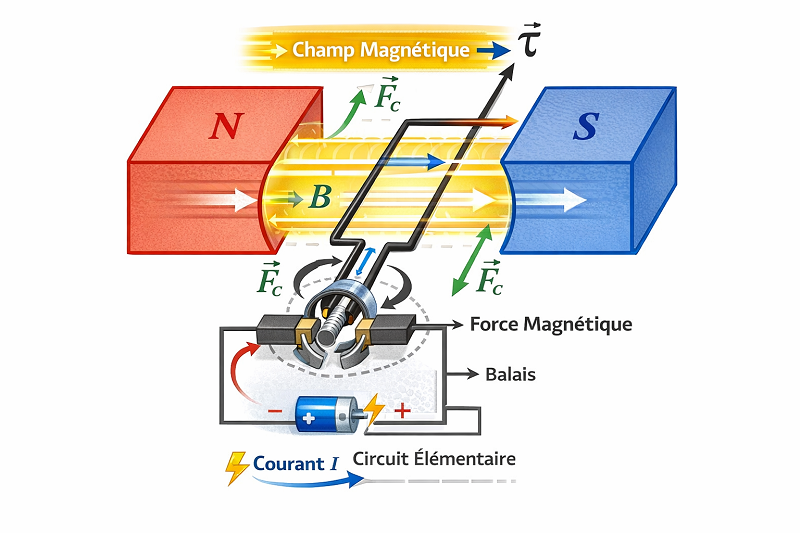

L’alimentation électrique constitue le point de départ de toute rotation. Le courant traverse les bobines du stator et crée instantanément un champ magnétique puissant.
Ensuite, ce champ magnétique interagit directement avec les aimants permanents ou les bobinages du rotor. Les forces d’attraction et de répulsion se succèdent rapidement, poussant le rotor dans un mouvement rotatif continu.
La commutation du courant maintient cette rotation. Dans les moteurs à courant alternatif, l’onduleur module automatiquement la fréquence pour contrôler la vitesse de rotation. Cette séquence électromagnétique se répète des milliers de fois par minute, transformant l’énergie électrique en couple moteur utilisable.
Conversion de l’électricité en mouvement mécanique
Cette transformation énergétique s’appuie sur des principes électromagnétiques précis. Premièrement, l’énergie électrique traverse les bobinages et génère un flux magnétique variable. Ensuite, ce flux induit des courants qui créent des forces mécaniques tangibles.
Le rendement de conversion atteint généralement 85 à 95% selon le type de moteur. Néanmoins, certaines pertes subsistent sous forme de chaleur dans les bobines et les roulements. Pour optimiser cette efficacité, les moteurs asynchrones triphasés dominent les applications industrielles.
Concrètement, cette conversion alimente des pompes, des ventilateurs ou des systèmes de mobilité durable.
Rôle du champ magnétique dans la rotation
Le champ magnétique tournant détermine directement la vitesse et la direction de rotation du moteur. Dans les moteurs triphasés, trois bobines décalées de 120° créent un champ rotatif qui balaye l’entrefer à une fréquence précise.
Premièrement, ce champ induit des courants dans les barres conductrices du rotor. Ces courants génèrent leur propre champ magnétique qui interagit avec celui du stator. L’attraction magnétique résultante pousse le rotor à suivre la rotation du champ statorique.
La cage d’écureuil amplifie cette interaction. Ses barres inclinées répartissent uniformément les forces magnétiques et éliminent les à-coups de rotation. Simultanément, le glissement entre la vitesse du champ et celle du rotor maintient l’induction nécessaire au couple moteur.
Pour inverser le sens de rotation, il suffit de permuter deux phases d’alimentation. Cette manipulation modifie instantanément la direction du champ tournant, démontrant son rôle central dans le contrôle des moteurs à induction.
Composants essentiels : stator, rotor et schéma
Le stator : partie fixe génératrice du champ
Le noyau ferromagnétique constitue l’ossature principale du stator. Mais sa conception va bien au-delà d’une simple structure métallique. Grâce à des tôles d’acier au silicium empilées, il canalise efficacement le flux magnétique vers le rotor.
Les enroulements conducteurs s’insèrent dans des encoches usinées avec précision. Pendant ce temps, l’isolation électrique protège chaque spire contre les courts-circuits. Cette organisation minutieuse garantit une répartition homogène du champ dans l’entrefer.
Le rotor : élément mobile en rotation
Le rotor constitue l’âme mobile du moteur électrique. Sa structure en cage d’écureuil transforme l’énergie magnétique en mouvement rotatif. Par ailleurs, les barres conductrices en aluminium ou cuivre captent les variations du champ statorique.
Ces barres inclinées réduisent les vibrations et lissent le couple moteur. De plus, l’assemblage laminé limite les courants parasites de Foucault. Le rotor suit le champ tournant avec un léger décalage appelé glissement.
Dans les moteurs synchrones, des aimants permanents remplacent la cage d’écureuil. Ces terres rares maintiennent un champ magnétique constant. Ainsi, le rotor tourne exactement à la vitesse du champ statorique, optimisant le rendement énergétique pour les applications de précision.
Schéma de fonctionnement et bobinages
Le schéma électrique révèle l’organisation précise des bobinages dans chaque phase. Trois enroulements distincts occupent le stator selon un décalage de 120°. Cette disposition génère le champ magnétique tournant indispensable au fonctionnement.
Chaque bobine comprend plusieurs spires de cuivre émaillé. Premièrement, ces conducteurs transforment l’électricité en magnétisme. Simultanément, leur nombre détermine la puissance et le couple maximal du moteur.
Les connexions suivent deux configurations principales : étoile ou triangle. La première convient aux démarrages progressifs. La seconde optimise les performances à pleine charge. Cette flexibilité s’adapte aux exigences spécifiques de chaque application industrielle.
L’isolation entre spires protège contre les courts-circuits destructeurs.
Aimants permanents et électroaimants
Les aimants permanents génèrent un champ magnétique constant sans alimentation électrique. Premièrement, ces matériaux conservent leur magnétisation de façon durable. Ils équipent majoritairement les moteurs de voiture électrique modernes.
Tandis que les électroaimants nécessitent un courant pour produire leur champ magnétique. Leur intensité varie selon l’alimentation fournie. Cette flexibilité permet un contrôle précis du fonctionnement d’un moteur.
Parallèlement, les aimants permanents offrent un rendement énergétique supérieur. Ils éliminent les pertes par effet Joule dans les bobines d’excitation. Les moteurs sans balais exploitent cette technologie pour réduire les pièces mobiles.
Les électroaimants dominent les applications industrielles de faible puissance. Leur capacité d’activation/désactivation convient parfaitement aux pompe à eau et équipements de la vie quotidienne. Seniadz propose des solutions de protection adaptées à ces deux catégories de moteurs électriques.
Types de moteurs électriques et leurs spécificités
Moteur à courant continu (DC) et ses variantes

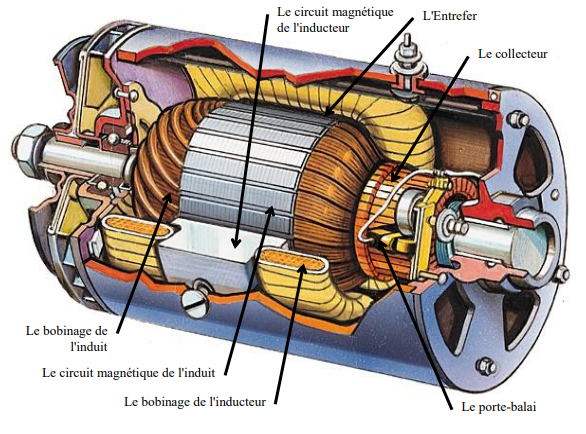

Les moteurs à courant continu transforment directement l’électricité DC en rotation mécanique. Leur conception repose sur des composants internes spécifiques : collecteur, balais et bobinages d’induit.
Les balais en graphite assurent le contact électrique avec le collecteur rotatif. Cependant, cette friction génère de l’usure et nécessite une maintenance régulière. La boîte de raccordement simplifie les connexions électriques externes.
Deux variantes dominent le marché professionnel. D’abord, les moteurs à excitation série développent un couple élevé au démarrage. Ensuite, les moteurs shunt maintiennent une vitesse constante sous charge variable.
Les principes fondamentaux restent identiques : l’interaction entre le pôle nord du stator et l’induit produit la rotation. Cette technologie convient parfaitement aux applications nécessitant un contrôle précis de vitesse. Seniadz propose des solutions de protection adaptées à ces motorisations spécifiques.
Moteur à courant alternatif (AC) monophasé et triphasé
Les moteurs monophasés fonctionnent avec une alimentation 230V standard. D’abord, ils utilisent un condensateur de démarrage pour créer le couple initial nécessaire. Ces moteurs conviennent parfaitement aux applications domestiques de faible puissance.
En revanche, les moteurs triphasés exploitent trois phases décalées de 120°. Simultanément, cette configuration génère un champ magnétique tournant plus stable et régulier. Le couple développé reste constant, contrairement aux variations du monophasé.
La puissance triphasée permet d’alimenter des équipements industriels gourmands. Seniadz distribue des solutions de protection spécifiquement adaptées à ces deux technologies. Les installations triphasées nécessitent un réseau 400V, tandis que le monophasé se contente du réseau domestique classique.
Différences entre moteurs synchrones et asynchrones
La vitesse de rotation constitue la différence fondamentale entre ces deux technologies. Les moteurs synchrones tournent exactement à la vitesse du champ magnétique statorique. Aucun glissement ne se produit entre le rotor et le champ tournant.
À l’inverse, les moteurs asynchrones fonctionnent avec un décalage constant. Le rotor tourne légèrement moins vite que le champ statorique. Ce phénomène, appelé glissement, génère le couple moteur nécessaire.
Les moteurs synchrones offrent une précision remarquable. Leur vitesse reste stable quelle que soit la charge appliquée. Cependant, leur démarrage nécessite des équipements auxiliaires spécifiques.
Les moteurs asynchrones dominent l’industrie grâce à leur simplicité. Ils démarrent directement sur le réseau électrique. Leur robustesse et leur coût réduit expliquent leur succès commercial.
Comment fonctionne un moteur électrique de voiture ?
Moteur électrique dans les véhicules 100% électriques
Les moteurs électriques des véhicules 100% électriques délivrent un couple instantané dès l’arrêt. Cette caractéristique transforme complètement l’expérience de conduite par rapport aux moteurs thermiques. Le conducteur ressent immédiatement la puissance disponible.
La recharge de la batterie s’effectue également pendant les phases de freinage. Le moteur fonctionne alors comme un générateur, récupérant l’énergie cinétique pour la retransformer en électricité. Cette récupération augmente sensiblement l’autonomie du véhicule.
L’onduleur module précisément la fréquence du courant alternatif envoyé au moteur. Cette régulation électronique remplace avantageusement la boîte de vitesses traditionnelle. Le rendement énergétique atteint couramment 95%, contre 40% maximum pour un moteur thermique.
Fonctionnement du moteur hybride
Les moteurs hybrides combinent intelligemment propulsion électrique et thermique selon les besoins. Premièrement, le moteur électrique prend la relève lors des démarrages et des faibles allures. Simultanément, un ordinateur de bord analyse en permanence les conditions de conduite.
Lorsque la puissance demandée augmente, le moteur thermique s’active automatiquement. Parallèlement, les deux motorisations travaillent ensemble pour optimiser les performances. Cette coordination électronique permet d’exploiter chaque moteur dans sa zone de rendement optimal.
Contrairement aux véhicules entièrement électriques, les hybrides n’exigent aucune recharge externe pour les modèles classiques. La batterie se régénère naturellement grâce au freinage récupératif et au moteur thermique.
Applications industrielles et domestiques
Moteurs pour pompes et machines industrielles
Les moteurs asynchrones triphasés dominent largement le secteur industriel grâce à leur robustesse exceptionnelle. Ces équipements transforment l’énergie électrique en force hydraulique pour alimenter pompes centrifuges, compresseurs et systèmes de ventilation. Leur simplicité de maintenance réduit considérablement les coûts d’exploitation.
Dans les applications de pompage, les moteurs électriques offrent un rendement énergétique remarquable atteignant 95%. Contrairement aux systèmes pneumatiques, ils garantissent un couple constant même sous forte charge. Les variateurs de fréquence permettent d’adapter précisément la vitesse de rotation aux besoins réels.
Utilisations dans l’électroménager et l’outillage
Les moteurs universels alimentent la majorité des appareils électroménagers domestiques. Premièrement, aspirateurs et mixeurs exploitent leur vitesse de rotation élevée pour générer puissance d’aspiration et efficacité de broyage. Machines à laver et lave-vaisselle intègrent des motorisations spécialisées pour gérer lavage et essorage.
L’outillage électroportatif privilégie désormais les moteurs brushless pour leur durabilité exceptionnelle. Perceuses, visseuses et scies circulaires bénéficient de cette technologie sans balais. Parallèlement, ces moteurs réduisent significativement l’usure mécanique et augmentent l’autonomie des batteries.
Robots culinaires, hachoirs et cafetières exploitent des motorisations compactes adaptées à leurs contraintes d’espace. Simultanément, volets roulants et portails automatiques utilisent des moteurs à courant continu pour leurs mouvements précis. La protection magnétothermique reste indispensable pour préserver ces équipements contre les surcharges électriques.
