Nombre de prises par disjoncteur : guide complet selon le calibre

Déterminer le nombre de prises par disjoncteur selon le calibre protège votre installation électrique. La norme NFC 15-100 fixe des limites précises : 8 prises maximum pour un disjoncteur 16A avec câble 1,5mm², et 12 prises pour un 20A en 2,5mm². Ces règles varient selon l’usage et la pièce concernée. Découvrez comment calculer correctement ces capacités pour garantir sécurité et conformité.

Normes électriques et règles de base NFC 15-100

La norme NFC 15-100 établit des règles précises pour déterminer le nombre de prises par disjoncteur dans votre installation électrique. Premièrement, cette réglementation impose une correspondance stricte entre la section du câble et le calibre du disjoncteur. Tandis que les circuits d’éclairage acceptent jusqu’à 8 points lumineux, les prises de courant suivent des limitations différentes.

Le respect de ces exigences normatives est essentiel. Notamment, chaque circuit doit bénéficier d’une protection adaptée contre les surcharges et courts-circuits.

La section minimale des conducteurs détermine directement le nombre maximal de socles autorisés sur un même circuit.

Cette approche préventive protège votre installation contre les risques d’échauffement. De plus, elle garantit une répartition équilibrée des charges électriques dans votre habitation.

Comment savoir si une prise est en 16A ou 20A ?

Premièrement, vérifiez le disjoncteur associé dans votre tableau électrique. L’ampérage apparaît clairement sur sa face avant : 16A ou 20A. Ensuite, examinez la section du câble qui alimente vos prises.

Un câble de 1,5mm² signale généralement un circuit 16A. À l’inverse, une section de 2,5mm² indique un circuit 20A. Aussi, consultez les étiquettes du tableau électrique qui précisent souvent ces informations.

Nous conseillons cette méthode visuelle simple. D’abord, comptez le nombre de prises sur le circuit concerné. Puis, référez-vous aux marquages du disjoncteur. Un circuit avec 8 prises maximum fonctionne typiquement en 16A, tandis qu’un circuit de 12 prises utilise du 20A.

Calibres de disjoncteur et ampérage : 16A et 20A

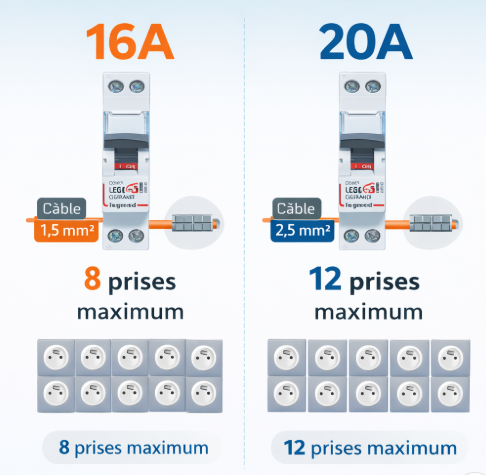

Disjoncteur 16A : 8 prises maximum avec câble 1,5mm²

Un disjoncteur 16A protège efficacement 8 prises maximum avec un câble de section 1,5mm². Premièrement, cette configuration répond aux besoins standards des pièces de vie comme les chambres ou le salon. Grâce à cette limitation, vous évitez les surcharges dangereuses.

La section 1,5mm² supporte parfaitement l’intensité de 16 ampères. Par conséquent, vos appareils électroménagers courants fonctionnent en sécurité. Pensez aux téléviseurs, ordinateurs ou aspirateurs qui consomment généralement entre 2 et 10 ampères.

Cette association est recommandée pour les circuits non spécialisés. Toutefois, évitez de connecter plusieurs équipements énergivores simultanément. Un radiateur d’appoint de 2000W consomme environ 9A à lui seul.

L’installation reste simple : reliez chaque prise en repiquage depuis le tableau électrique. Veillez néanmoins à respecter les distances maximales pour limiter les chutes de tension. Cette configuration offre un excellent compromis entre sécurité et praticité pour votre habitation.

Disjoncteur 20A : 12 prises ou circuits cuisine spécialisés

Le disjoncteur 20A autorise jusqu’à 12 prises avec un câble de section 2,5mm². Cette configuration supporte une puissance maximale de 4600W. Grâce à cette capacité renforcée, vous alimentez plusieurs équipements simultanément sans risque de déclenchement.

La cuisine impose des règles particulières. Notamment, les circuits dédiés se limitent à 6 prises maximum malgré le calibre 20A. Cette restriction tient compte des appareils énergivores typiques : robot ménager, bouilloire, micro-ondes.

Les gros électroménagers nécessitent un circuit spécialisé individuel. Ainsi, votre lave-vaisselle, lave-linge ou four dispose de sa propre protection 20A.

La section 2,5mm² reste obligatoire pour supporter l’intensité. Autrement, les conducteurs s’échauffent dangereusement. Cette association disjoncteur-câble protège efficacement vos installations contre les surcharges électriques.

Comment calculer le nombre de prises par disjoncteur ?

Calculez d’abord la puissance totale de vos équipements avec la formule P = U × I. Ensuite, divisez cette puissance par 230V pour obtenir l’intensité nécessaire. Prenez un exemple concret : votre salon avec télévision (150W), ordinateur (200W) et lampes (100W) totalise 450W.

L’intensité requise atteint donc 1,95A (450÷230). Vous restez largement sous la limite d’un disjoncteur 16A. Toutefois, appliquez toujours un coefficient de sécurité de 0,8 sur la capacité nominale. Votre disjoncteur 16A supporte réellement 12,8A en usage continu.

Listez vos appareils, additionnez leurs puissances, puis vérifiez la compatibilité avec votre protection. Gardez une marge confortable pour les futurs équipements. Cette méthode vous évite les déclenchements intempestifs tout en respectant les normes de sécurité électrique.
