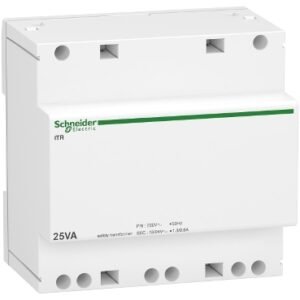

A9A15219 Transformateur de sécurité Acti9 iTR 25VA – 230VCA vers 12-24VCA
Documentation technique PDF
Acti9 iTR TRANSFORMATEUR DE SECURITE 25VA 230VCA 1
Spécificités essentielles
Produits associés
-
Quick ViewAjouter au panier -
Quick ViewAjouter au panier -
Quick ViewAjouter au panier
Options et accessoires compatibles
Référence produit : A9A15219
EAN GTIN 13 : 3606480097812
Caractéristiques techniques du A9A15219 Transformateur de sécuritéPerformances électriques :La tension d'entrée nominale atteint 230 V CA avec une tolérance de ±10 %,pour une puissance de sortie stable de 25 VA.L'intensité de courant secondaire se régule automatiquement selon le mode sélectionné : 12 V ou 24 V (±5 % en charge).Dimensions et installation :
- Hauteur : 89 mm
- Largeur : 90 mm largeur totale
- Profondeur : 60 mm
Le mode d'installation s'effectue sur rail DIN symétrique 35 mm avec système de fixation débrochable.La température de fonctionnement s'étend de -20°C à 55°C,avec une protection intégrée contre les court-circuits.Description du transformateur
Monté sur rail DIN symétrique, ce modèle A9A15219 assure une isolation galvanique complète entre circuits primaire et secondaire.La protection intégrée garantit un arrêt immédiat en cas de court-circuit ou surcharge.Les bornes de raccordement acceptent des câbles rigides ou souples jusqu'à 2,5 mm², avec ou sans embout.La ventilation naturelle suffit au refroidissement, sans maintenance particulière requise.Certifié NF selon les normes EN/CEI 61558-2-6, ce transformateur modulaire s'intègre parfaitement dans les tableaux électriques résidentiels et tertiaires, avec une garantie constructeur de 18 mois.Spécifications Acti9 iTR
Puissance nominale et déclassement :La puissance de 25 VA s'ajuste selon la température ambiante : 23,75 VA à 40°C, 20 VA à 50°C, 15 VA à 55°C et 11,25 VA à 60°C.Conformité et sécurité :Classe de surtension II avec blindage de borne optionnel.
Les composants répondent aux directives UE RoHS et REACh, sans substances dangereuses au-delà des seuils réglementaires. Caractéristiques en charge : La tension secondaire atteint 14/28 V hors charge, avec régulation automatique à 12/24 V (±5%) sous charge nominale. Le transformateur maintient ses performances jusqu'à une humidité relative de 95%. Référence : A9A15219 Marque : Schneider Disponibilité : En Stock
- A9A15219
- Caractéristiques
- Acti9 iTR - transformateur de sécurité - 25VA -
- 230Vca/12-24Vca
- Principales
- Type de transformateur Transformateur de sûreté
- Gamme Acti 9
- Gamme de produits Acti 9
- Nom du produit Acti 9 iTR
- Fonction produit Transformateur
- Nom abrégé de l'appareil ITR
- Complémentaires
- [Ue] tension assignée d'emploi 230 V CA 50/60 Hz
- Tension de sortie 12/24 V : +/-5 % sur charge
- 14/28 V : hors charge
- Protection court-circuit sortie Intégré
- Puissance nominale en VA 25 VA
- Mode d'installation Fixe
- Support de montage Rail DIN symétrique 35 mm
- Pas de 9 mm 10
- Hauteur 89 mm
- Largeur 90 mm
- Profondeur 60 mm
- Couleur Blanc
- Borne de raccordement auxiliaire Bornes type tunnel <= 4 mm²
- Environnement
- Normes EN 60742
- EN 61558-2-6
- IEC 61558-2-6
- Certifications du produit NF
- Catégorie de surtension Classe II avec blindage de borne en option
- May 29, 2017
- 1
- Clause de non responsabilité : Cette documentation n'est pas destinée à remplacer ni ne peut servir à déterminer l'adéquation ou la fiabilité de ces produits dans le cadre d'une application spécifique
- Température de fonctionnement -20…55 °C
- Température ambiante pour le -25…80 °C
- stockage
- Durabilité de l'offre
- Statut environnemental Produit non Green Premium
- RoHS (code date: AnnéeSemaine) Conforme - depuis 1312 - Déclaration de conformité Schneider Electric
- Déclaration de conformité Schneider Electric
- REACh Référence ne contenant pas de SVHC au-delà du seuil
- Référence ne contenant pas de SVHC au-delà du seuil
- Garantie contractuelle
- Période 18 mois
- 2
