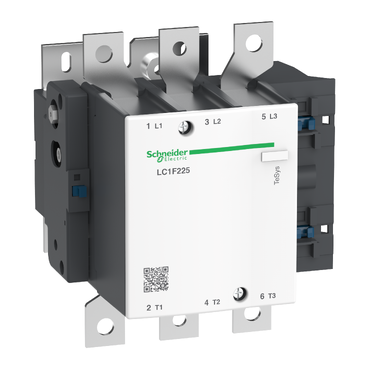

LC1F225 : Contacteur Schneider Electric TeSys F 225A sans bobine

Caractéristiques techniques du contacteur LC1F225

Spécifications électriques AC-3 440V 225A

Le contacteur LC1F225 développe un courant nominal de 225A sous 440V en catégorie AC-3. Cette performance correspond à une puissance moteur de 110 kW à 400V triphasé.Schneider Electric équipe ce modèle d'un pouvoir de coupure de 1800A selon la norme IEC 60947-4-1. Le courant thermique conventionnel atteint 315A à 40°C, tandis que l'impédance moyenne s'établit à 0,32 mΩ à 50 Hz.Les spécifications de protection recommandent des fusibles 315A gG ou 250A aM à 440V. La tension d'isolement Ui culmine à 1000V (IEC) avec une tenue aux chocs de 8 kV.Chaque pôle dissipe seulement 16W en fonctionnement AC-3, optimisant l'efficacité énergétique. Le contacteur supporte également des cadences élevées jusqu'à 2400 cycles par heure dans des environnements jusqu'à 55°C.

Dimensions et raccordement du LC1F225

Le contacteur LC1F225 présente des dimensions compactes de 197 × 168,5 × 181 mm (H×L×P). Son poids de 5,55 kg facilite la manipulation lors de l'installation.Le raccordement du circuit de puissance s'effectue par bornes à anneau acceptant un câble jusqu'à 185 mm². Alternativement, vous pouvez utiliser des jeux de barres de section 32 × 4 mm pour les connexions multiples. Le couple de serrage recommandé atteint 35 N·m.Les circuits de télécommande utilisent des borniers à vis-étrier polyvalents. Ces derniers acceptent des conducteurs de 0,2 à 4 mm², qu'ils soient souples ou rigides. Le serrage s'effectue à 1,2 N·m pour garantir une connexion fiable.Le montage s'effectue exclusivement sur platine. La protection frontale IP20 nécessite des protecteurs commandés séparément pour assurer la sécurité d'exploitation.

Choix de la bobine pour votre contacteur LC1F225

Votre contacteur LC1F225 nécessite une bobine TeSys F compatible pour fonctionner. Seniadz.net propose plusieurs références adaptées selon votre tension de commande disponible.Premièrement, identifiez la tension d'alimentation de votre circuit de commande. Deuxièmement, sélectionnez la bobine correspondante parmi les modèles LX disponibles. Troisièmement, vérifiez la compatibilité avec votre fréquence réseau.Les tensions courantes incluent :

• 24V AC/DC : pour les automatismes industriels
• 110V AC : installations américaines ou spécifiques
• 230V AC : standard européen résidentiel
• 400V AC : réseaux industriels triphasés

Par exemple, choisissez la référence LX9FG220 pour une alimentation 230V AC. Cette bobine garantit un fonctionnement fiable entre 0,85 et 1,1 fois la tension nominale.Contactez nos experts Seniadz.net pour identifier précisément la bobine adaptée à votre installation LC1F225.

Applications industrielles du LC1F225

Le contacteur LC1F225 excelle dans la commande de moteurs asynchrones jusqu'à 110 kW à 400V. Premièrement, il pilote efficacement les pompes industrielles de forte puissance. Deuxièmement, ce modèle contrôle les ventilateurs HVAC dans les grandes installations tertiaires.Les lignes de production automatisées bénéficient particulièrement de sa robustesse. Notamment, les convoyeurs d'embouteillage et les machines d'assemblage exploitent sa cadence élevée de 2400 cycles/heure. Grâce à sa conception TeSys F, il résiste aux environnements sévères jusqu'à 55°C.Chez Seniadz.net, nous recommandons ce contacteur pour les compresseurs industriels et les moteurs de broyage. Sa capacité AC-1 de 315A convient parfaitement aux charges résistives lourdes comme les fours électriques.

Prix et disponibilité chez Senia Electrique

Le contacteur LC1F225 reste disponible dans nos stocks à Oran. Notre équipe technico-commerciale vous communique rapidement les tarifs actualisés sur demande.Nous maintenons une politique tarifaire compétitive sur ce modèle Schneider Electric. Notamment, nos prix incluent la garantie constructeur et notre service après-vente local. Grâce à notre partenariat direct avec Schneider, nous proposons des délais de livraison optimisés.Pour obtenir votre devis personnalisé, transmettez-nous votre quantité souhaitée. Notre service commercial traite chaque demande sous 24h ouvrées. Les commandes importantes bénéficient automatiquement de conditions préférentielles.Contactez directement Senia Electrique au +213  555 01 31 33 pour connaître nos tarifs préférentiels sur le LC1F225. Nous étudions également les possibilités de financement pour vos projets d'envergure.Référence : LC1F225 Marque : Schneider Disponibilité : En Stock
