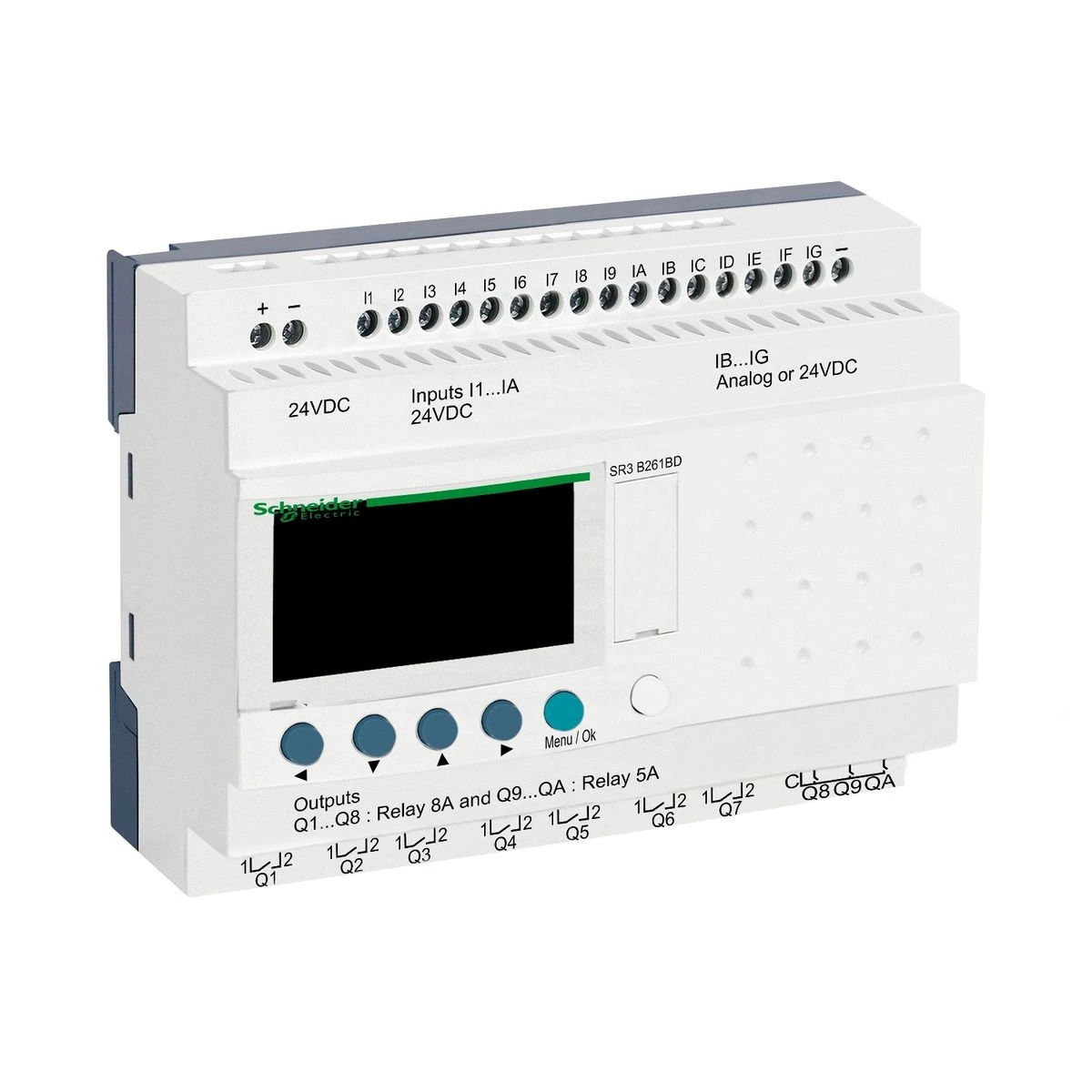

SR3B261BD
Caractéristiques
Zelio Logic
relais intelligent modul.- 26 E/S -
Principales
Gamme de produits Zelio Logic
Fonction produit Relais intelligent modulaire
Complémentaires
Affichage local Avec
Nombre de lignes de schéma de 0 à 500 avec FBD programmation
contrôle 0 à 240 avec Ladder programmation
Temps de sauvegarde 10 ans à 25 °C
Dérive de l'horloge 6 S/Mois à 25 °C
Vérifications Mémoire du programme à chaque mise sous tension
[Us] tension d'alimentation 24 V
Limites de la tension d'alimentation 19.2
Courant d'alimentation 190 mA (sans extension)
300 mA (avec extensions)
Puissance dissipée en W 10 W avec extensions
6 W sans extension
Protection inversion de polarité Avec
Nombre entrées TOR 16 conformément à EN/IEC 61131
2 type 1
Type d'entrée TOR Résistif
Tension entrées TOR 24 V DC
Courant d'entrée numérique 4 mA
Fréquence de comptage 1 kHz pour entrée TOR
Tension état 1 garanti >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR
>= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
Tension état 0 garanti <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR
<= 5 V pour IB à IG utilisés comme circuit d'entrée numérique Current state 1 guaranteed >= 1.2 mA pour IB à IG utilisés comme circuit d'entrée numérique
May 29, 2017
1
Clause de non responsabilité
Cette documentation n'est pas destinée à remplacer ni ne peut servir à déterminer l'adéquation ou la fiabilité de ces produits dans le cadre d'une application spécifique
>= 2.2 mA pour circuit d'entrée numérique I1 à IA et IH à IR
Current state 0 guaranteed <= 0.5 mA pour IB à IG utilisés comme circuit d'entrée numérique
<= 0.75 mA pour circuit d'entrée numérique I1 à IA et IH à IR Compatibilité de l'entrée numérique Détecteurs de proximité PNP à 3 fils (entrée TOR) Nombre d'entrées analogiques 6 Type d'entrée analogique Mode commun Plage d'entrée analogique 0...10 V 0...24 V Tension maximale admissible 30 V (circuit d'entrée analogique) Résolution d'entrée analogique 8 bits Valeur du bit de poids faible 39 mV (circuit d'entrée analogique) Temps de conversion Temps de cycle de relais intelligent pour circuit d'entrée analogique Erreur de conversion +/
5 % à 25 °C pour circuit d'entrée analogique +/- 6,2 % à 55 °C pour circuit d'entrée analogique Précision de répétition +/- 2 % à 55 °C pour circuit d'entrée analogique Portée de fonctionnement 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique Impédance d'entrée 12 kOhm (IB à IG utilisés comme circuit d'entrée analogique) 12 kOhm (IB à IG utilisés comme circuit d'entrée numérique) 7,4 kOhm (circuit d'entrée numérique I1 à IA et IH à IR) Nombre de sorties 10 relais sortie(s) Limites de la tension de sortie 24...250 V CA (sortie relais) 5...30 V DC (sortie relais) Description des contacts NO pour sortie relais Courant thermique de sortie 5 A pour 2 sorties (sortie relais) 8 A pour 8 sorties (sortie relais) Durée de vie électrique 500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1 500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1 Pouvoir de commutation en mA >= 10 mA à 12 V (sortie relais)
Taux de disponibilité en Hz 0,1 Hz (au courant nominal) pour sortie relais
10 Hz (sans charge) pour sortie relais
Durée de vie mécanique 10000000 cycle (sortie relais)
[Uimp] tension assignée de tenue aux 4 kV conformément à EN/IEC 60947
1 et EN/IEC 60664-1
chocs
Horloge Avec
Temps de réponse 10 ms (de phase 0 à phase 1) pour sortie relais
5 ms (de phase 1 à phase 0) pour sortie relais
Mode de raccordement Bornes à vis, capacité de serrage
1 x 0,2 à 1 x 2,5 mm² AWG 25 à AWG 14 semi-solide
Bornes à vis, capacité de serrage
1 x 0,2 à 1 x 2,5 mm² AWG 25 à AWG 14 rigide
Bornes à vis, capacité de serrage
1 x 0,25 à 1 x 2,5 mm² AWG 24…AWG 14 souple avec embout
Bornes à vis, capacité de serrage
2 x 0,2 à 2 x 1,5 mm² AWG 24 à AWG 16 rigide
Bornes à vis, capacité de serrage
2 x 0,25 à 2 x 0,75 mm² AWG 24 à AWG 18 souple avec embout
Couple de serrage 0.5 N.m
Catégorie de surtension III conformément à EN/IEC 60664
1
Poids 0.4 kg
Environnement
Immunité aux micro coupures <= 1 ms
Certifications du produit CSA
GL
GOST
UL
Normes EN/IEC 60068
2-27 Ea
2
Degré de protection IP IP20 (bornier) conformément à IEC 60529
IP40 (face avant) conformément à IEC 60529
Caractéristique d'environnement Directive CEM conformément à EN/IEC 61000
6-2
Directive CEM conformément à EN/IEC 61000
6-3
Directive CEM conformément à EN/IEC 61000
6-4
Directive CEM conformément à EN/IEC 61131
2 zone B
Directive basse tension conformément à EN/IEC 61131
2
Perturbation radiée/conduite Classe B conformément à EN 55022
11 groupe 1
Degré de pollution 2 conformément à EN/IEC 61131
2
Température de fonctionnement
20…40 °C dans un boîtier non ventilé conformément à IEC 60068-2-1 et IEC 60068-2-2
Température ambiante pour le
40…70 °C
stockage
Altitude de fonctionnement 2000 m
Transport altitude <= 3048 m
Humidité relative 95 % sans condensation ou eau d'égouttage
Garantie contractuelle
Période 18 mois
3
