Le schéma développé d’un télérupteur présente de façon détaillée le principe de fonctionnement et le câblage de ce dispositif de commande d’éclairage. Cette représentation graphique permet de visualiser clairement les connexions entre la bobine, les contacts et les boutons poussoirs. Le Schéma développé télérupteur facilite la compréhension du circuit pour une installation réussie dans votre tableau électrique.
Qu’est-ce qu’un schéma développé de télérupteur ?
Définition et symboles électriques normalisés

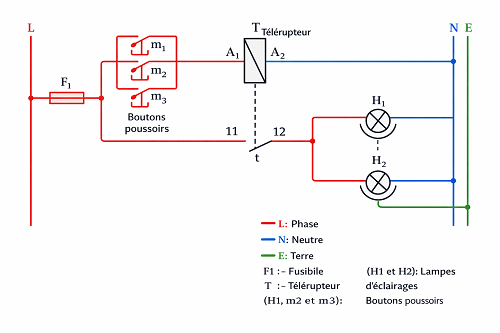

Un schéma développé de télérupteur présente chaque composant de manière séparée pour faciliter la compréhension du circuit. Contrairement aux représentations assemblées, cette approche dissocie la bobine du contact de puissance.
Premièrement, le symbole normalisé utilise le sigle T pour identifier le télérupteur. Ensuite, la bobine apparaît sous forme de spirale, tandis que le contact se matérialise par une ligne brisée.
Les bornes A1 et A2 marquent l’alimentation de la bobine par les boutons poussoirs. Parallèlement, les bornes 1 et 2 gèrent la phase du point lumineux. Cette séparation graphique permet aux techniciens de suivre naturellement le cheminement des impulsions électriques.
Finalement, chaque élément trouve sa place distincte sur le schéma développé. Les connexions apparaissent clairement, facilitant le montage télérupteur et la maintenance des installations d’éclairage depuis plusieurs endroits.
Différence avec schémas unifilaire et multifilaire
Le schéma unifilaire simplifie la représentation en utilisant un trait unique pour plusieurs conducteurs. Cette méthode allège considérablement les plans d’installation électrique. Tandis que le schéma développé sépare chaque composant, l’unifilaire offre une vue globale rapide des circuits.
Le schéma multifilaire détaille chaque conducteur individuellement avec ses couleurs réglementaires. Contrairement au développé qui privilégie la compréhension fonctionnelle, le multifilaire guide précisément le câblage sur site. Les électriciens utilisent ce schéma de câblage pour repérer facilement chaque fil lors du montage.
Chaque type répond à un besoin spécifique : le développé explique le principe de fonctionnement, l’unifilaire planifie l’installation, le multifilaire facilite la réalisation pratique. Pour un télérupteur à l’aide de boutons poussoirs, ces trois représentations se complètent parfaitement dans la conception d’un éclairage commandé depuis plusieurs points.
Comment fonctionne un télérupteur ?
Principe de la bobine et contact de puissance
La bobine électromagnétique constitue le cœur du télérupteur. Lorsque vous appuyez sur un bouton poussoir, une impulsion électrique traverse cette bobine. Cette action génère instantanément un champ magnétique puissant.
Grâce à ce magnétisme, la bobine attire mécaniquement le contact de puissance mobile. Le contact bascule alors de sa position ouverte vers sa position fermée. Le courant peut maintenant alimenter vos luminaires.
Au relâchement du bouton, l’impulsion disparaît mais le contact reste verrouillé mécaniquement. Votre éclairage demeure allumé sans consommation continue de la bobine. Une nouvelle pression inverse le processus : le contact s’ouvre et coupe l’alimentation.
Senia électrique propose des télérupteurs Schneider dont la technologie électromécanique garantit une séparation totale entre circuit de commande et circuit de puissance. Cette isolation améliore considérablement la sécurité de votre installation électrique.
Rôle des boutons poussoirs dans le circuit
Les boutons poussoirs transforment vos actions manuelles en impulsions électriques précises. Dès que vous pressez l’un d’eux, il ferme momentanément le circuit de commande. Cette fermeture envoie instantanément du courant vers la bobine du télérupteur.
Chaque bouton se connecte en parallèle sur le même circuit de commande. Ainsi, peu importe lequel vous actionnez, le résultat reste identique.
Contrairement aux interrupteurs classiques, ces boutons reviennent automatiquement en position ouverte. Leur ressort de rappel garantit une impulsion brève et contrôlée. Cette caractéristique évite les dysfonctionnements du télérupteur.
Le retour des boutons poussoirs rejoint directement la borne A2 du télérupteur. Pendant ce temps, la phase alimente en permanence tous les boutons via leurs premières bornes. Cette architecture simplifie considérablement le câblage de votre installation d’éclairage.

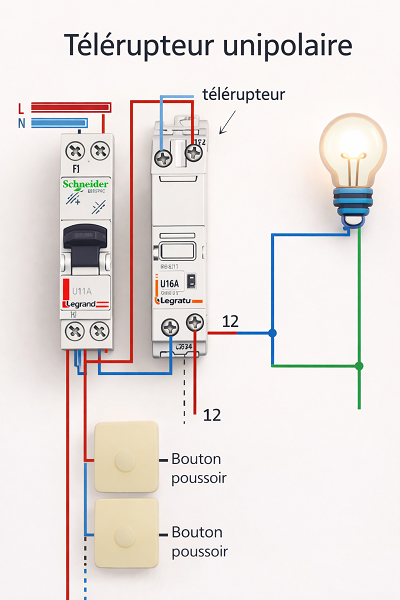

Branchement télérupteur Legrand Schneider Hager
Chaque marque présente des spécificités de câblage distinctes pour optimiser votre installation. Premièrement, les télérupteurs Schneider arrivent configurés d’usine en montage 3 fils avec un cache rouge sur la borne A2.
Ensuite, retirez ce cache pour basculer en configuration 4 fils selon vos besoins. Les modèles Legrand facilitent le repiquage direct depuis le disjoncteur grâce à leurs bornes rapprochées. Puis, connectez la phase sur la borne 1 et réalisez un pont vers A1 si nécessaire.
Maintenant, raccordez le retour des boutons poussoirs sur A2 pour Hager, ou directement sur A1 pour certains modèles Legrand. Finalement, vérifiez que la section des conducteurs respecte 1,5 mm² minimum et protégez le circuit par un disjoncteur 10A.
Câblage 3 fils vs 4 fils : unipolaire et bipolaire
Le câblage 3 fils économise un conducteur en utilisant le neutre pour commander la bobine. Premièrement, la phase alimente directement les contacts de puissance du télérupteur. Puis, le neutre rejoint simultanément les boutons poussoirs et la borne A2 de la bobine.
Maintenant, le câblage 4 fils sépare totalement les circuits de commande et de puissance. La phase alimente les boutons poussoirs, tandis qu’un fil dédié transporte le retour vers A1. Cette configuration garantit une compatibilité universelle avec tous les télérupteurs du marché.
Concernant les versions unipolaire et bipolaire, voici leurs spécificités :
- Unipolaire : coupe uniquement la phase, solution standard pour l’éclairage domestique
- Bipolaire : coupe phase et neutre, sécurité renforcée pour applications spécifiques
Senia éléctrique recommande le montage 4 fils pour les installations neuves. Cette méthode facilite la maintenance et permet l’évolution vers des télérupteurs connectés sans modification du câblage existant.
