Comment choisir la bonne section de câble électrique pour votre installation ? Le dimensionnement des câbles électriques représente une étape cruciale pour garantir la sécurité et l’efficacité de votre installation. La section du câble, exprimée en millimètres carrés (mm²), doit être adaptée à l’intensité du courant et à la distance à parcourir. Découvrez dans ce guide complet les critères essentiels pour sélectionner la section câble électrique appropriée et assurer une installation électrique performante et sécurisée.
Les normes essentielles pour le choix des sections
Le dimensionnement des conducteurs électriques répond à des critères stricts définis par la norme NF C 15-100. Cette réglementation établit une relation directe entre la section minimale du câble et sa protection en ampères. La norme NF C 15-100 impose non seulement une section minimale pour les fils électriques, mais également un code couleur précis pour chacun d’eux. Ainsi, un câble multibrins devra contenir des fils aux couleurs conformes, correspondant à la fonction de chaque conducteur dans le circuit qu’il alimente
La détermination de la Section câble électrique appropriée prend en compte plusieurs paramètres techniques. La longueur du câble influence la chute de tension admissible, limitée à 3% pour l’éclairage et 5% pour les autres usages. Le cos φ et la résistivité du cuivre interviennent dans les calculs de dimensionnement.
Les circuits spécialisés comme le lave-linge, le lave-vaisselle ou les plaques de cuisson exigent une attention particulière.
Quelle section de fil pour quelle puissance ?
La section des conducteurs doit être rigoureusement adaptée à la puissance électrique consommée.
En pratique, une règle essentielle s’applique : un câble de 1,5 mm² supporte jusqu’à 16 ampères, soit 3680 W, tandis que un conducteur de 2,5 mm² accepte 20 ampères pour une puissance maximale de 4600 W.
= 1. – CUIVRE
Au-delà, les sections supérieures répondent aux besoins des équipements énergivores : par exemple, le 4 mm² permet d’alimenter des appareils jusqu’à 25 ampères (5750 W), alors que le 6 mm² supporte 32 ampères (7360 W). Enfin, pour des installations industrielles ou des alimentations principales, le 10 mm² assure le passage de 40 ampères, soit une puissance de 9200 W.
Ainsi, le choix d’une section adaptée garantit la sécurité de l’installation. En effet, un câble sous-dimensionné risque de surchauffer et de provoquer un incendie, même si cela représente un investissement plus important.
Comment calculer la section d’un câble électrique ?
Le calcul de section d’un câble repose sur des formules spécifiques, selon le type de courant.

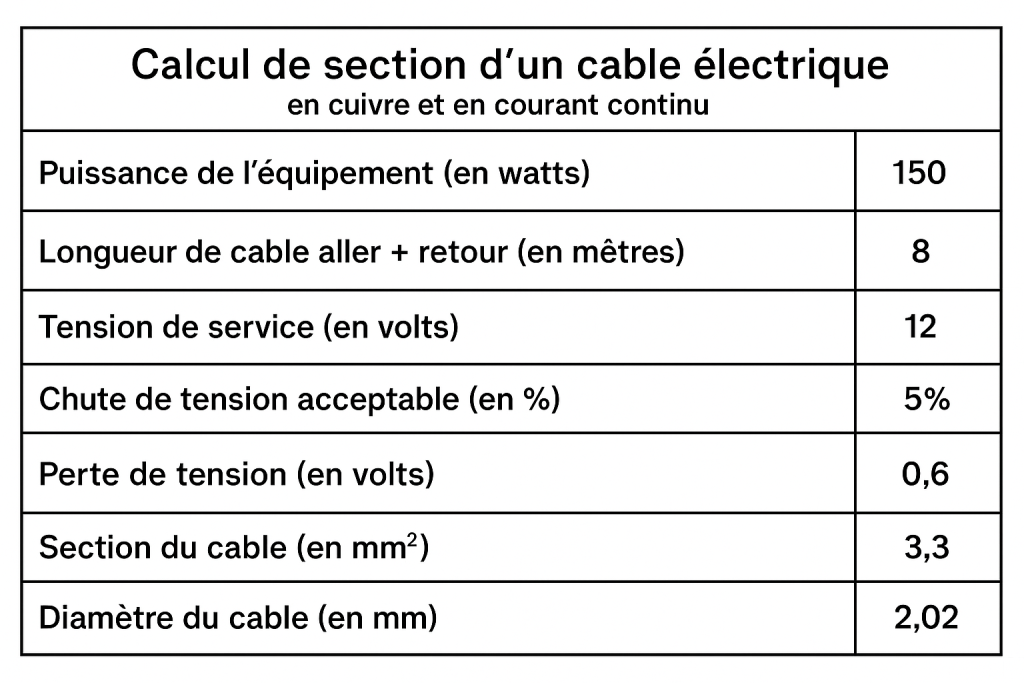

Ainsi, pour une installation en courant continu, la formule S = (ρ × 2 × L × I) / ΔU s’applique, où ρ représente la résistivité du conducteur (0,017 Ω·mm²/m pour le cuivre).
En revanche, en courant alternatif monophasé, la formule devient S = (ρ × 2 × L × I × cos(φ)) / ΔU, car elle intègre le facteur de puissance.
Enfin, en triphasé (AC 400V) S = (ρ × 2 × L × I × √3 × cos(φ)) / ΔU, On ajoute ici le facteur √3 lié au système triphasé.
Par ailleurs, la section de câble appropriée dépend aussi du mode de pose. En effet, un câble encastré nécessite une section supérieure à un câble apparent, puisque la dissipation thermique est différente.
N’oubliez jamais de choisir la norme NF C 15-100 comme référence pour garantir la conformité de votre installation, de vérifier les normes en vigueur et de toujours travailler en toute sécurité.
Quelle section de câble recommandées et pour quelle puissance ?
Pour une installation électrique performante, chaque type de circuit nécessite une section de câble adaptée à son usage. Les circuits d’éclairage requièrent une section de 1,5 mm² associée à un disjoncteur 10A, permettant d’alimenter jusqu’à 8 points lumineux sur un même circuit.
Pour les prises de courant, la norme NF C 15-100 définit plusieurs configurations selon l’utilisation. Un circuit équipé d’un disjoncteur 16A peut desservir 8 prises avec du 1,5 mm², tandis qu’un circuit 20A accepte 12 prises en 2,5 mm². Dans votre cuisine, limitez-vous à 6 prises maximum sur un circuit dédié de 20A.
Les équipements spécialisés comme les plaques de cuisson nécessitent une section de 6 mm² avec un disjoncteur 32A, garantissant une alimentation stable pour ces appareils énergivores. Pour le chauffage électrique, dimensionnez vos circuits selon la puissance : 4 mm² jusqu’à 5750W, et 6 mm² au-delà.
Quelle section de câble pour 32A ?
Pour une installation résidentielle standard, les circuits protégés par un disjoncteur de calibre 32A nécessitent l’utilisation d’un câble en cuivre de 6 mm². Cette section est adaptée aux équipements fortement consommateurs d’énergie, comme les plaques de cuisson ou les radiateurs électriques, jusqu’à une puissance de 7250W.
Le dimensionnement du câble dépend également de l’environnement et de la longueur de l’installation. La section minimale exigée par le calibre du disjoncteur reste valable pour des longueurs standard. En revanche, au-delà de 25 mètres, il devient indispensable de surdimensionner le câble afin de limiter la chute de tension, notamment pour les appareils sensibles aux variations d’alimentation.
Quelle section de câble pour une prise de courant ?
La sécurité d’une prise dépend surtout de la section des fils qui l’alimentent.
Dans une installation résidentielle classique, une section de 1,5 mm² suffit. Elle permet d’alimenter jusqu’à 8 prises sur un circuit protégé par un disjoncteur 16 A.
Cependant, dans certains cas spécifiques, il faut augmenter le diamètre. Par exemple, pour les prises de la cuisine, on utilise du 2,5 mm². Pourquoi ? Parce que les appareils électroménagers consomment plus d’énergie. Ce câble convient alors pour un circuit de 12 prises maximum.
De plus, les câbles doivent être choisis en fonction de la puissance totale attendue. En effet, plusieurs appareils branchés en même temps peuvent surcharger le circuit.
Ainsi, pour une prise dédiée à un four ou à un lave-linge, utilisez toujours une section de 2,5 mm². Associez-la à une protection de 20 A. C’est essentiel pour éviter les risques de surchauffe.
Conseils pour bien choisir la section de câble selon l’ampérage de votre installation
Si j’ai un disjoncteur général de 40 A chez mon gestionnaire de réseau (au niveau du compteur électrique), puis-je utiliser une section de câble de 10 mm² pour alimenter mon coffret divisionnaire ?
La réponse est simple :
- Oui, pour du 40 A, un câble de 10 mm² est parfaitement adapté.
C’est d’ailleurs ce que j’ai chez moi, en 3 x 230 V triphasé avec un disjoncteur général de 40 A : aucun souci avec du 10 mm². - Si l’intensité dépasse les 40 A (45 A, 50 A, etc.), là le 10 mm² devient insuffisant et non conforme. Il faudra passer à une section de 16 mm² pour rester dans les normes et garantir la sécurité.
Tableau récapitulatif des sections de câble en fonction de l’ampérage
| Intensité (A) | Section de câble (mm²) |
|---|---|
| 16 A | 1,5 mm² |
| 20 A | 2,5 mm² |
| 25 A | 4 mm² |
| 32 A | 6 mm² |
| 40 A | 10 mm² |
| 50 A et + | 16 mm² |
Ces valeurs sont des repères courants. Il faut aussi tenir compte de la longueur du câble et du mode de pose qui peuvent influencer la section à prévoir.
Pourquoi c’est important de bien choisir la section de câble ?
Ne sous-estimez jamais le choix de la section de câble.
Un câble sous-dimensionné risque de chauffer, et c’est malheureusement l’une des causes principales d’incendie domestique.
Même si le cuivre coûte cher, ne faites pas l’erreur de choisir une section trop faible pour économiser : la sécurité de votre habitation passe avant tout.
Exemple concret :
Lors d’une rénovation récente, un propriétaire avait un ancien compteur en 25 A triphasé (3 x 230 V).
Après confirmation qu’il n’avait pas l’intention d’augmenter la puissance, j’ai installé du 6 mm², largement suffisant pour du 25 A.
Conclusion
Pour bien dimensionner votre installation :
- 40 A = 10 mm²
- + de 40 A = 16 mm²
- Toujours bien vérifier l’intensité disponible et future avant de choisir votre câble
- Ne jamais lésiner sur la sécurité des circuits électriques.
