Caractéristiques nominales de la barre principale
jusqu’à 7100 A
Classe de protection
IP 31, IP41, IP 42, IP 54, IP 55
Valeur nominale de court-circuit
Jusqu’à 105 kA – 1 s
Caractéristiques principales
- La conception modulaire permet la réalisation de combinaisons et extensions intelligentes
- Conforme aux normes IEC 60439-1 et IEC 61439-2
- Ensemble d’appareillage à conception approuvée pour une autonomie maximale
Distribution principale basse tension avec une sécurité maximale
Grâce aux modules entièrement amovibles, les opérations de maintenance peuvent être effectuées en toute sécurité et facilité. Le système de maintenance optionnel de réduction des éclats d’arc ARMS augmente encore la sécurité du personnel. Dans le cas improbable d’un arc électrique, le système de protection contre les défauts d’arc ARCON garantit la sécurité du personnel et des équipements. En cas d’arc interne, le dispositif de protection contre l’arc interne ARCON assure la sécurité du personnel et des biens. La détection d’arc électrique selon la norme IEC/TR61641 et la conformité aux normes parasismiques viennent compléter cette conception sécurisée.

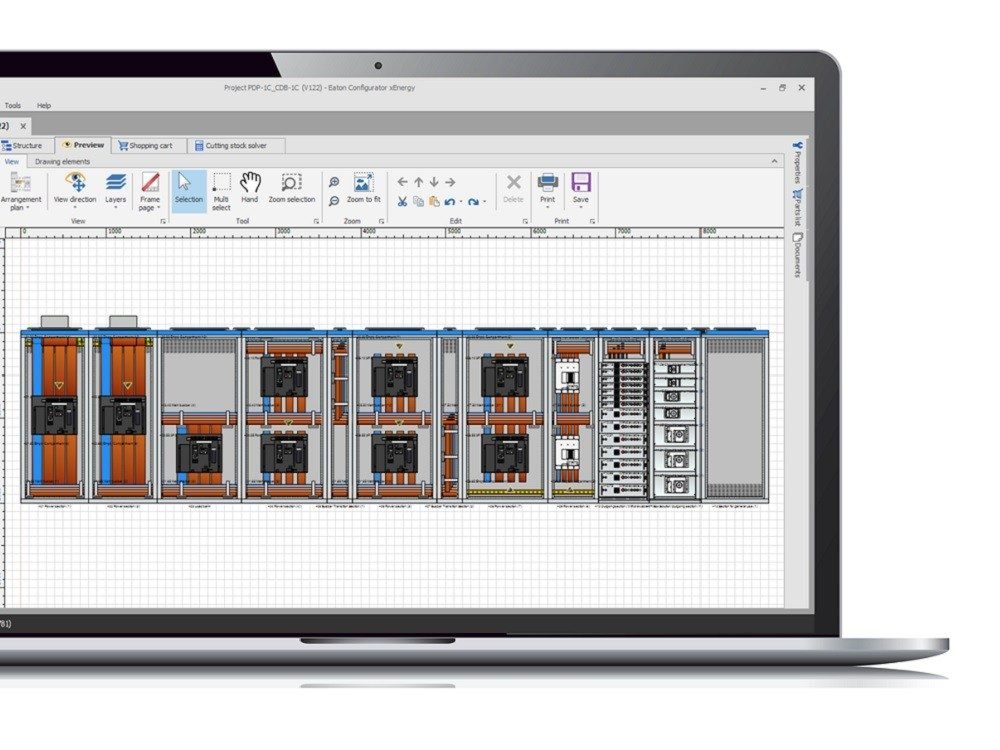

xEnergy Configurator
Pour faciliter au maximum la conception des coffrets de distribution xEnergy, Eaton met gratuitement à votre disposition le logiciel de configuration xEnergy Configurator.
xEnergy Main - un tableau de distribution d’une flexibilité exceptionnelle
Les tableaux de distribution xEnergy Main peuvent être adaptés précisément à vos besoins – pour chaque projet. Pour en savoir plus, veuillez vous adresser à votre revendeur local.
XP – Sections puissance
- 1x ACB jusqu’à 6300 A
- 4x ACB jusqu’à 1250 A
- Disjoncteurs boîtier moulé jusqu’à 1 600 A
- Modules d’entrée, d’alimentation ou de couplage
- Largeur 425 mm – 1 350 mm
XW – Sections amovibles
- Modules d’alimentation et de commande moteur amovibles
- Unités entièrement débrochables avec connexions enfichables latérales et verrouillage de sécurité.
- Disjoncteurs boîtier moulé jusqu’à 400 A
- Jeux de barres jusqu’à 2 000 A
XF – Sections fixes
- Modules d’alimentation ou de commande moteur fixes
- Disjoncteurs boîtier moulé jusqu’à 1 600 A
- Interrupteurs-sectionneurs à fusibles 630 A (NH)
- Jeux de barres jusqu’à 3 200 A
XR – Sections amovibles
- Modules d’alimentation ou de commande moteur amovibles
- Raccordement auxiliaire et débrochable
- Disjoncteurs boîtier moulé jusqu’à 630 A
- Portes-fusibles débrochables PIFT jusqu’à 630 A (NH)
- Jeux de barres jusqu’à 1600A
XG – Sections générales
- Sous-distribution
- Platines de montage pleine hauteur (par ex. moteurs de grande puissance)
- Section d’angle
- Transition des jeux de barres
- Correction du facteur de puissance
- Section chemin de câbles
