16362

Le parafoudre Acti9 16362 PRD1 Master est conçu pour offrir une protection maximale contre les surtensions dans les réseaux électriques à haut risque de foudre, notamment ceux équipés de paratonnerres. Placé en tête d'installation, il protège contre les surtensions transitoires, directes ou indirectes.

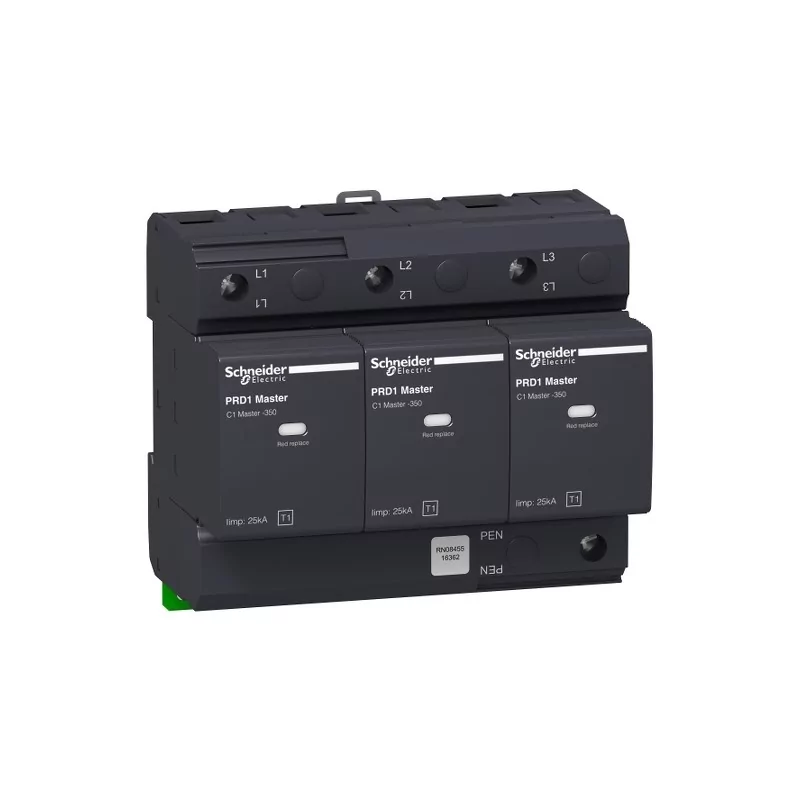

Description du produit 16362 Acti9 - Parafoudre

Le parafoudre Acti9 PRD1 Master, conçu pour protéger les réseaux électriques fortement exposés aux risques de foudre, assure une protection fiable contre les surtensions transitoires, qu'elles soient directes ou indirectes. Il s'installe en tête de réseau et offre des dimensions compactes : L108 x H90 x P71 mm, avec une largeur de 12 pas de 9 mm. Ce parafoudre est conforme aux indices de protection IP20 (appareil seul) et IP40 (en boîtier modulaire).Fonctionnant dans des températures allant de -25°C à +60°C, il peut être stocké entre -40°C et +80°C. Compatible avec les systèmes de mise à la terre TN-C, le PRD1 supporte un courant de décharge maximal de 50 kA (Imax) et un courant nominal de 25 kA (In). Sa tension continue maximale (Uc) en mode commun est de 350 Vca (phase-neutre), avec une tension nominale de 230 Vca +/- 10 %. Le niveau de protection contre les surtensions (Up) est de 1,5 kV pour les surtensions de type 1.Le PRD1 se distingue par sa fonctionnalité de signalisation à distance, permettant de repérer facilement une cartouche défaillante, facilitant ainsi le remplacement. Il est conçu pour une coordination optimale avec les disjoncteurs Schneider Electric, y compris le Compact NSXm H TM100D, offrant une protection jusqu'à 70 kA.Ce parafoudre répond aux normes internationales strictes, telles que EN 61643-11 2012 et IEC 61643-11 2011, garantissant des performances et une fiabilité élevées pour une protection durable de vos installations électriques.

Caractéristiques clés Acti9 - Parafoudre PRD1

• Dimensions : L108 x H90 x P71 mm, largeur de 12 pas de 9 mm.
• Degré de protection : IP20 (appareil seul) et IP40 (dans le boîtier modulaire).
• Température de fonctionnement : -25°C à +60°C.
• Température de stockage : -40°C à +80°C.
• Système de mise à la terre : Compatible TN-C.
• Courant de décharge maximal (Imax) : 50 kA.
• Courant nominal de décharge (In) : 25 kA.
• Tension maximale continue (Uc) : 350 V en mode commun (phase-neutre).
• Tension nominale (Ue) : 230 V +/- 10%.
• Niveau de protection contre les surtensions (Up) : 1,5 kV type 1.
• Signalisation à distance : Indication "cartouche à changer" pour un remplacement rapide.

Le PRD1 est coordonné avec les disjoncteurs Schneider Electric, tels que le Compact NSXm H TM100D, pour une protection efficace contre les courts-circuits jusqu'à 25 kA.Conformité Ce parafoudre répond aux normes internationales strictes : EN 61643-11 2012 et IEC 61643-11 2011.Avantages exclusifs

1. Sécurité renforcée pour les installations à risque de foudre.
2. Signalisation à distance pour un entretien simplifié.
3. Compatible avec les disjoncteurs Schneider Electric pour une protection complète et coordonnée.

Idéal pour les réseaux exigeant une protection fiable et durable contre les surtensions. GTIN- 13 : 3606480060458Référence : 16362 Marque : Schneider Disponibilité : En Stock

• Caractéristiques
• Acti9 - parafoudre PRD1 Master débrochable - 3P
• • 350V - report signalisation
• Principales
• Gamme : Acti 9
• Nom du produit : Acti 9 PRD1 Master
• Nom abrégé de l'appareil : PRD1 Master
• Fonction produit : Parafoudre à cartouche débrochable
• Fonction de l’appareil : Distribution
• Description des pôles : 3P
• Signalisation à distance : Avec
• Composition de contacts de signalisation : 1 SD (1 C/O)
• Type de parafoudre : Réseau de distribution électrique
• Schéma de liaison à la terre : TN-C
• Complémentaires
• Classe de parafoudre : Type 1
• Technologie du parafoudre : Éclateur
• [Ue] tension assignée d'emploi : 230 V (+/- 10 %) AC 50 Hz, 400 V (+/- 10 %) AC 50 Hz
• Courant nominal de décharge : Mode commun : 25 kA L/PE
• [Iimp] courant de choc : Mode commun : 25 kA L/PE 12.5 As
• [Uc] tension maximale de service permanent : Mode commun : 350 V L/PE
• [Up] niveau de protection en tension : 1.5 kV type 2 mode commun L/PE
• [If] courant de suite : 50 kA mode commun L/PE
• Type de sectionneur : Fusible associé 315 A gG selon standard
• Disjoncteur associé : Compact NSX100F 100 A Icu 36 kA courbe C, Compact NSX100N 100 A Icu 50 kA courbe C
• Signalisation locale : Repère couleur : blanc/rouge
• Tension circuit de signalisation : AC : 250 V 50/60 Hz
• Courant de sortie signalisation : 1 A
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 12
• Dimensions : Hauteur : 90 mm, Largeur : 106,9 mm, Profondeur : 70 mm
• Poids : 0.909 kg
• Couleur : Gris anthracite (RAL 7016)
• Matière : PBT (polybutylène téréphtalate)
• Temps de réponse : < 100 ns
• Mode de raccordement : Borne à cage partie supérieure 2,5…35 mm², Borne à cage dessous 2,5…35 mm²
• Couple de serrage : 4.5 N.m
• Environnement
• Normes : EN 61643-11 : 2012, CEI 61643-11 : 2011
• Certifications : CE
• Labels qualité : KEMA-KEUR
• Degré de protection IP : Face avant : IP40, Appareil seul : IP20
• Tenue aux chocs IK : IK05
• Humidité relative : 5…90 %
• Altitude de fonctionnement : 2000 m
• Température de fonctionnement : -25…60 °C
• Température de stockage : -40…80 °C
• Durabilité
• Statut environnemental : Produit non Green Premium
• RoHS : Conforme - depuis 0601
• REACh : Référence ne contenant pas de SVHC au-delà du seuil
• Garantie contractuelle
• Période : 18 mois
