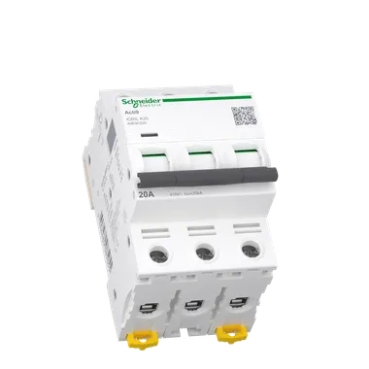

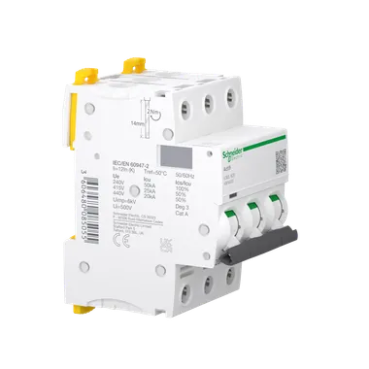

A9f95320 Acti9 iC60L particulièrement adapté aux installations industrielles, ce modèle 3 pôles assure une protection optimale contre les surcharges et courts-circuits. Sa courbe K garantit une excellente tenue aux courants d'appel élevés, idéale pour la protection des transformateurs et moteurs.
Doté d'un indice de protection IP20, ce disjoncteur offre une sécurité renforcée contre les contacts directs. Son pouvoir de coupure de 25 kA sous 400V AC répond aux exigences des environnements industriels les plus exigeants.
La tension d'isolement de 500V et la tenue aux chocs de 6 kV démontrent sa robustesse. Les auxiliaires associables permettent d'étendre ses fonctionnalités avec des contacts de signalisation et de déclenchement, pour une supervision complète de l'installation.
Spécifications techniques du a9f95320
La température ambiante de fonctionnement s'étend de -35°C à +70°C, garantissant une performance optimale dans tous les environnements industriels.Le mode de raccordement s'effectue via des bornes à cage pour conducteurs de 1 à 25 mm² en rigide, permettant une installation sécurisée.La section de conducteur connectable en multifilaire va de 1 à 16 mm², offrant une flexibilité d'installation maximale.Le terminal simple assure un bas couple de serrage pour une manipulation aisée, tandis que la compatibilité rail DIN facilite le montage.Les dimensions sont optimisées avec une hauteur de 85 mm, une largeur de 54 mm et une profondeur de 78,5 mm, pour une intégration parfaite dans les tableaux électriques.
Performances électriques
Le pouvoir de coupure assigné atteint 15 kA selon la norme EN 60898-1 à 400V,
assurant une protection fiable contre les courts-circuits les plus sévères. La courbe de déclenchement K délivre un seuil magnétique de 12 x In ±20%, parfaitement adapté aux charges fortement inductives.
La classe de limitation 3 conforme à EN 60898-1 et le pouvoir assigné de coupure de service (Ics) de 25 kA à 400V démontrent l'excellence des performances. Les valeurs d'Uimp à 6 kV et la fréquence réseau de 50-60 Hz complètent les caractéristiques de ce disjoncteur haute performance.
La puissance dissipée de 2,4 W témoigne d'une efficacité énergétique optimale, tandis que le mode de raccordement via bornes à cage assure une connexion durable.
Normes et certifications
La conformité aux normes NF EN 60947-2 et EN 60898-1 garantit les performances exceptionnelles de ce disjoncteur sur les réseaux électriques industriels.Le marquage CE atteste sa compatibilité avec les directives européennes en vigueur.La certification Green Premium souligne l'engagement environnemental de Schneider Electric, avec un produit sans substances dangereuses et recyclable.Le respect de la directive ROHS complète ces garanties écologiques.
Informations techniques
Fonction de l'appareil :
Distribution
Gamme :
Acti 9
Nom du produit :
Acti 9 iC60L
Fonction produit :
Disjoncteur miniature
Nom abrégé de l'appareil :
IC60L
Description des pôles :
3P
Nombre de pôles protégés :
3
In courant assigné d'emploi :
20 A
Type de réseau :
CACC
Technologie de déclencheur :
Thermique-magnétique
Courbe de déclenchement :
K
Pouvoir de coupure :
15000 A Icn conforme à EN/IEC 60898-1 - 400 V CA 50/60 Hz
Catégorie d'emploi :
A conforme à EN 60947-2
Fréquence du réseau :
50/60 Hz
Limite de déclenchement magnétique :
12 x In +/- 20 %
Référence :
A9F95320
Marque : Schneider
Disponibilité : En Stock
Pouvoir de coupure 70 kA Icu conformément à IEC 60947-2 - 12…133 V CA 50/60 Hz
20 kA Icu conformément à EN 60947-2 - 125…180 V CC
15000 A Icn conformément à EN/IEC 60898-1 - 400 V CA 50/60 Hz
20 kA Icu conformément à IEC 60947-2 - 440 V CA 50/60 Hz
25 kA Icu conformément à IEC 60947-2 - 380...415 V CA 50/60 Hz
50 kA Icu conformément à IEC 60947-2 - 220...240 V CA 50/60 Hz
20 kA Icu conformément à EN 60947-2 - 440 V CA 50/60 Hz
50 kA Icu conformément à EN 60947-2 - 220...240 V CA 50/60 Hz
Catégorie d'emploi A conformément à EN 60947-2
A conformément à IEC 60947-2
Aptitude au sectionnement Oui conformément à EN 60947-2
Oui conformément à IEC 60947-2
Normes IEC 60947-2
EN 60947-2
Complémentaires
Fréquence du réseau 50/60 Hz
Limite de déclenchement magnétique 12 x In +/- 20 %
[Ics] pouvoir assigné de coupure de 35 kA 0,5 x Icu conformément à EN 60947-2 - 12…133 V AC 50/60 Hz
service en court-circuit 35 kA 0,5 x Icu conformément à IEC 60947-2 - 12…133 V AC 50/60 Hz
May 29, 2017
1
Clause de non responsabilité : Cette documentation n'est pas destinée à remplacer ni ne peut servir à déterminer l'adéquation ou la fiabilité de ces produits dans le cadre d'une application spécifique
20 kA 100 % x Icu conformément à EN 60947-2 - 125…180 V DC
20 kA 100 % x Icu conformément à IEC 60947-2 - 125…180 V DC
25 kA 0,5 x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
12.5 kA 0,5 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
25 kA 0,5 x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
12.5 kA 0,5 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
10 kA 0,5 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
Classe de limitation 3 conformément à EN 60898-1
3 conformément à IEC 60898-1
[Ui] tension assignée d'isolement 500 V CA 50/60 Hz conformément à IEC 60947-2
500 V AC 50/60 Hz conformément à EN 60947-2
[Uimp] tension assignée de tenue aux 6 kV conformément à EN 60947-2
chocs 6 kV conformément à IEC 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Signalisation locale Indicateur de déclenchement
Mode d'installation Fixe
Support de montage Rail DIN
Compatibilité du bloc de distribution du Oui haut ou bas
peigne de jeu de barres
Pas de 9 mm 6
Hauteur 85 mm
Largeur 54 mm
Profondeur 78,5 mm
Poids 0.375 kg
Couleur Blanc
Durée de vie mécanique 20000 cycle
Durée de vie électrique 10000 cycle
Mode de raccordement Terminal simple, haut ou bas rigide fil(s) 1…25 mm² max
