Dans une usine, le courant ne circule jamais au hasard. Derrière chaque machine qui démarre et chaque ligne qui tourne se cache un équipement discret mais décisif : le tableau électrique industriel. C’est lui qui répartit l’énergie, protège les circuits et garde la main sur l’ensemble de l’installation.
Se tromper à ce niveau, c’est s’exposer aux pannes, aux arrêts de production et aux non-conformités — autant de coûts qui s’accumulent vite. Dans ce guide, nous passons en revue, pas à pas, tout ce qu’il faut maîtriser : les différents types de tableaux, les normes qui s’appliquent réellement, la méthode de dimensionnement, le déroulé de la fabrication en atelier et les éléments qui font le prix. L’objectif est simple : vous donner une feuille de route claire pour choisir, commander et installer le tableau qui sécurise votre production.
Pourquoi le tableau électrique industriel est au cœur de votre installation

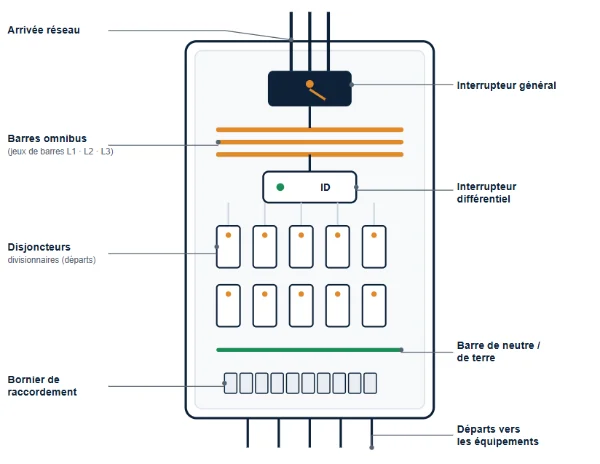

On le compare souvent au tableau de bord d’une voiture, mais l’image du chef d’orchestre est plus juste : le tableau électrique ne se contente pas d’afficher, il dirige. Concrètement, il remplit quatre missions qui conditionnent la fiabilité de tout votre site.
Centraliser. Toute la puissance arrive et repart d’un même point. Vous savez où couper, où mesurer, où intervenir — sans courir d’un bout à l’autre de l’atelier.
Protéger. Disjoncteurs et différentiels veillent en permanence : à la moindre surcharge ou au moindre court-circuit, le circuit concerné se coupe avant que le matériel — ou les personnes — ne soit en danger.
Mettre en conformité. Un tableau correctement conçu vous aide à répondre aux exigences réglementaires applicables aux installations et aux machines, un point sur lequel un contrôle ne transige jamais.
Faciliter la maintenance. C’est l’avantage le plus sous-estimé. Avec une architecture modulaire et un repérage clair, on isole un défaut et on rétablit le service en quelques minutes, là où une installation mal organisée immobilise une ligne entière. Moins de temps d’arrêt, c’est directement plus de production.
Les grands types de tableaux électriques
Tous les tableaux ne se valent pas, et surtout, ils ne servent pas le même besoin. Voici les grandes familles que vous croiserez, du coffret vide à câbler entièrement jusqu’à l’armoire conçue pour les atmosphères les plus exigeantes.
| Type de tableau | Ce qu’il contient | Pour quel usage | Référence normative |
|---|---|---|---|
| Coffret nu | Une enveloppe vide, sans aucun appareillage | Projets sur-mesure et industrie lourde, où l’on maîtrise chaque composant | NF C 15-100 |
| Tableau pré-équipé | Disjoncteurs et différentiels déjà posés, à raccorder | Tertiaire, PME, installations standards | NF C 15-100 |
| Tableau pré-câblé | Appareillage et câblage interne réalisés en atelier | Chantiers rapides, besoin de fiabilité « plug & play » | NF EN 61439 |
| Mini-tableau / coffret de commande | Format compact, quelques modules | Petites installations, automatismes, armoires de commande locales | NF C 15-100 |
| Armoire ATEX | Enveloppe et matériel certifiés zones explosives | Sites pétroliers, chimie, silos, industries à risque | Directive ATEX 2014/34/UE |

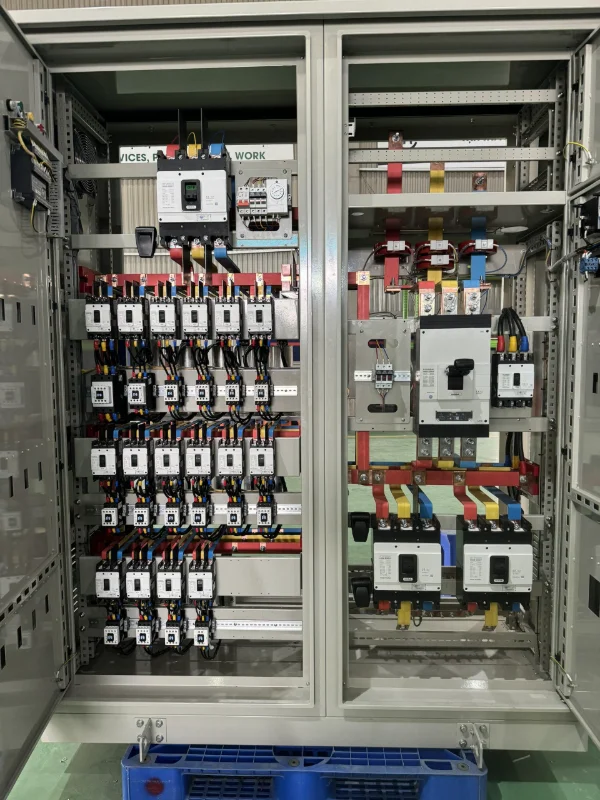

Au-delà de cette classification, retenez une distinction de vocabulaire utile sur le terrain : on parle plutôt d’armoire pour les ensembles volumineux posés au sol et de tableau ou coffret pour les formats muraux. Le bon choix dépend surtout de trois questions : combien de départs faut-il alimenter, dans quel environnement, et avec quelle marge pour les évolutions futures ?
Quelles normes s’appliquent à un tableau électrique ?
C’est là que beaucoup de projets dérapent : on confond la norme qui régit l’installation et celle qui régit le tableau lui-même. Les deux coexistent et se complètent.
NF C 15-100 — la règle de l’installation basse tension
Elle encadre la conception et la réalisation des installations électriques basse tension : sections de câbles, protections, mise à la terre, sélectivité. C’est le cadre de référence côté chantier.
NF EN / CEI 61439 — la norme de l’ensemble d’appareillage
Souvent oubliée, c’est pourtant la norme du tableau en tant qu’ensemble. Elle impose des vérifications (échauffement, tenue au court-circuit, isolement) et définit les formes de séparation interne (Forme 1 à Forme 4), qui déterminent jusqu’où l’on cloisonne les compartiments pour intervenir en sécurité sans tout mettre hors tension. Un tableau professionnel se réclame de cette norme, pas seulement de la NF C 15-100.
CEI 60204-1 — l’équipement électrique des machines
Dès que le tableau alimente et commande une machine, ce texte entre en jeu : arrêt d’urgence, repérage, continuité de la mise à la terre de protection.
Directive ATEX 2014/34/UE — les atmosphères explosives
Indispensable en présence de gaz, vapeurs ou poussières inflammables. Le matériel y est certifié pour ne jamais devenir une source d’inflammation.
Deux indices à ne jamais négliger : l’IP (protection contre les poussières et l’eau, ex. IP54 en milieu industriel) et l’IK (résistance aux chocs mécaniques). Un tableau parfaitement câblé mais sous-protégé pour son environnement vieillira mal — et tombera en panne au pire moment.
Comment se fabrique un tableau électrique industriel ? Les étapes en atelier
Un bon tableau ne s’improvise pas : il se construit selon un enchaînement rigoureux, où la traçabilité des composants compte autant que la qualité du câblage.
- Analyse du besoin On recense les circuits, la puissance à distribuer et les exigences de sélectivité. C’est le bilan de puissance, fondation de tout le projet.
- Choix de l’appareillageSélection des disjoncteurs, différentiels, relais de protection et appareils de mesure, en cohérence avec une seule logique de marque autant que possible.
- Étude et schéma Élaboration du schéma de câblage et du plan d’implantation : topologie des jeux de barres, organisation des rangées, cheminements.
- Calcul du court-circuit et des barres Détermination du courant de court-circuit présumé pour dimensionner les jeux de barres et vérifier le pouvoir de coupure des protections.
- Assemblage et câblage Montage des modules sur rail, tirage et repérage des câbles, serrage des connexions au couple prescrit.
- Essais et contrôles Vérification de la continuité, mesure de la résistance d’isolement et contrôle du déclenchement sélectif avant toute mise en service.
- Repérage et certification Étiquetage complet, dossier technique, marquage CE et certification ATEX lorsque le site l’exige.
Bien dimensionner son tableau : la méthode pas à pas
Dimensionner un tableau, ce n’est pas seulement additionner des kilowatts. Voici la démarche que suivent les bureaux d’études, simplifiée mais complète.
Étape 1 — Faire le bilan de puissance
On commence par sommer la puissance de chaque circuit, en distinguant les charges permanentes (moteurs, éclairage) et les charges de pointe (démarrages).
Ptotale = Σ Pisomme des puissances (kW) de chacun des circuits
Étape 2 — Appliquer les coefficients de foisonnement
Erreur classique : on ne fait jamais fonctionner toutes les charges au maximum en même temps. On applique donc un coefficient d’utilisation (Ku) et un coefficient de simultanéité (Ks). C’est ce qui évite de surdimensionner — et de surpayer — inutilement le tableau.
Étape 3 — Calculer le courant d’emploi
La puissance « foisonnée » se traduit ensuite en courant, qui détermine le calibre de l’interrupteur général et la section des barres.
Ib = P / (√3 × U × cos φ)installation triphasée — U : tension composée (V), cos φ : facteur de puissance
Étape 4 — Vérifier le courant de court-circuit (Icc)
On évalue le court-circuit présumé au point d’installation. Ce courant conditionne le pouvoir de coupure des disjoncteurs et la tenue mécanique des jeux de barres : un appareil dont le pouvoir de coupure est inférieur à l’Icc ne protège pas, il explose.
Étape 5 — Choisir les protections
Calibre, courbe de déclenchement, sensibilité du différentiel, et surtout sélectivité : seul le départ en défaut doit se couper, jamais toute l’installation.
Exemple chiffré
Prenons une installation simple : 3 moteurs de 5 kW, 2 points d’éclairage de 0,2 kW et un démarreur de 2 kW.
Bilan : 5 + 5 + 5 + 0,2 + 0,2 + 2 = 17,4 kW installés.
Foisonnement (Ks ≈ 0,8) → puissance réellement appelée ≈ 13,9 kW.
Courant d’emploi (triphasé 400 V, cos φ = 0,85) :
Ib = 13 900 / (√3 × 400 × 0,85) ≈ 23,6 A.
On retiendra un interrupteur général de l’ordre de 32 A, puis on dimensionne barres et départs en conséquence, après vérification de l’Icc. Sans foisonnement, on aurait visé un calibre nettement supérieur… et payé un tableau surdimensionné.
Comment choisir le bon tableau électrique industriel ? La checklist
Avant de valider un devis ou de lancer une fabrication, passez ces points en revue :
- Le besoin réel et son évolution — prévoyez 20 à 30 % de réserve d’emplacements pour les extensions futures.
- L’environnement — température, poussières, humidité, chocs : choisissez l’IP, l’IK et, si nécessaire, la certification ATEX adaptés.
- La qualité de l’appareillage — privilégiez une marque cohérente et reconnue ; le « low cost » se paie en pannes.
- La sélectivité — assurez-vous qu’un défaut local ne coupe jamais toute la production.
- Le repérage et la documentation — schéma à jour, étiquettes claires : la maintenance future vous remerciera.
- Le fabricant — exigez la conformité NF EN 61439, les essais et un dossier technique complet.
Quel prix pour un tableau électrique industriel ?
Impossible d’annoncer un tarif unique : entre un petit tableau tertiaire et une armoire industrielle ATEX, on change littéralement de monde. Le prix se construit à partir de plusieurs leviers.
Le nombre et le type de départs. Plus il y a de circuits à protéger, plus l’appareillage et le câblage pèsent dans la facture.
La marque de l’appareillage. Disjoncteurs, différentiels et relais représentent souvent la part la plus importante du coût — et celle où la qualité se ressent le plus.
L’enveloppe. Matériau, dimensions et indice de protection (IP/IK) font varier le prix du coffret ou de l’armoire du simple au triple.
Le niveau de certification (CE, ATEX) et la complexité de l’étude et du câblage, qui mobilisent un bureau d’études et un atelier qualifié.
Notre conseil : raisonnez en coût global plutôt qu’en prix d’achat. Un tableau bien conçu, légèrement plus cher au départ, se rentabilise par les arrêts de production qu’il évite. Demandez systématiquement un devis détaillé poste par poste pour comparer ce qui est comparable.
Les erreurs à éviter
- Sous-dimensionner ou ne prévoir aucune réserve pour les futures extensions.
- Négliger la sélectivité, au risque de couper toute l’usine pour un seul défaut.
- Choisir un indice de protection inadapté au milieu (poussières, humidité, chocs).
- Bâcler le repérage : un tableau non étiqueté transforme chaque dépannage en enquête.
- Mélanger les marques sans cohérence, au détriment de la fiabilité et du SAV.
- Faire l’impasse sur les essais et la certification avant la mise en service.
Questions fréquentes
Quelle est la différence entre un tableau et une armoire électrique ?
La distinction est surtout liée au format : on parle d’armoire pour les ensembles volumineux posés au sol, et de tableau ou de coffret pour les formats muraux plus compacts. La fonction — répartir et protéger — reste identique.Quelle norme s’applique à un tableau électrique industriel ?
Deux normes se complètent : la NF C 15-100 encadre l’installation basse tension, tandis que la NF EN 61439 régit le tableau en tant qu’ensemble d’appareillage. La CEI 60204-1 s’ajoute pour les machines, et la directive ATEX pour les atmosphères explosives.Comment calculer la puissance d’un tableau électrique ?
On additionne la puissance de chaque circuit, puis on applique des coefficients de foisonnement (utilisation et simultanéité), car toutes les charges ne fonctionnent jamais à pleine puissance en même temps. Cette puissance est ensuite convertie en courant pour dimensionner les protections.
Quel est le prix d’un tableau électrique industriel ?
Le prix dépend du nombre de départs, de la marque de l’appareillage, du type d’enveloppe et de son indice de protection, ainsi que du niveau de certification exigé. Le mieux est de demander un devis détaillé, car l’écart est important entre un coffret simple et une armoire industrielle.Peut-on installer soi-même un tableau électrique industriel ?
C’est fortement déconseillé. La conception, le calcul de sélectivité, la tenue au court-circuit et les essais relèvent d’un professionnel qualifié. Une erreur expose à des risques pour les personnes, le matériel et la conformité de l’installation.
Qu’est-ce qu’un tableau ATEX ?
C’est un tableau conçu pour les zones où des gaz, vapeurs ou poussières peuvent former une atmosphère explosive. Son matériel est certifié selon la directive ATEX 2014/34/UE pour ne jamais devenir une source d’inflammation.
