Monophasé ou triphasé comment savoir ? Distinguer une installation électrique monophasée d’une installation triphasée peut sembler complexe pour les non-initiés. Pourtant, cette vérification s’avère essentielle pour comprendre votre système électrique et adapter vos équipements en conséquence. Le monophasé, avec sa tension de 230 volts, convient parfaitement aux usages domestiques courants, tandis que le triphasé, plus puissant, s’adresse aux installations nécessitant davantage d’énergie.
Identifiez si votre tableau électrique est monophasé ou triphasé et comprenez les implications pour votre installation solaire.
Comment Déterminer si Votre Tableau Électrique Est Monophasé ou Triphasé
Lorsque vous envisagez une installation solaire, l’un des aspects techniques cruciaux souvent négligé est le type d’alimentation électrique de votre maison : monophasée ou triphasée. Cette information est pourtant essentielle, car elle détermine directement le type d’onduleur solaire nécessaire. Une alimentation monophasée requiert un onduleur monophasé, tandis qu’une alimentation triphasée permet d’installer un onduleur monophasé ou triphasé.
Cet article vous aide à identifier si votre logement dispose d’une alimentation monophasée ou triphasée et vous explique comment cela impacte votre système solaire, pour vous aider à faire un choix éclairé.
Comprendre l’Alimentation Monophasée et Triphasée
L’électricité dans les habitations et bâtiments professionnels est généralement distribuée en monophasé ou en triphasé. La plupart des habitations standard utilisent le monophasé, tandis que les grandes maisons, entreprises ou sites industriels utilisent souvent le triphasé.
Mais que signifient réellement ces termes ?
Alimentation électrique monophasée
Une alimentation monophasée utilise un courant alternatif (AC), c’est-à-dire que le courant change de direction périodiquement. Le terme « monophasé » indique qu’il n’y a qu’une seule onde de tension alternative.
Le courant dans un système monophasé fluctue avec l’onde sinusoïdale, culminant à 90° pendant le cycle positif et à nouveau à 270° pendant le cycle négatif, fournissant une phase distincte de puissance.
Dans un système monophasé, l’électricité est acheminée via deux fils :
- Fil de phase (actif) : transporte le courant vers les appareils.
- Fil neutre : assure le retour du courant.
La tension est généralement de 230 V, avec une fréquence de 50 Hz. Ce type d’alimentation suffit pour la plupart des appareils domestiques, mais comme l’énergie est délivrée par cycles, elle n’est pas constante.
Le tableau électrique monophasé comprend un disjoncteur principal et des disjoncteurs divisionnaires pour protéger chaque circuit.
Appareils Compatibles
Réfrigérateurs, éclairages, ordinateurs, téléviseurs, climatiseurs domestiques standard. Les équipements plus gourmands (moteurs industriels, gros chauffages) peuvent poser problème.
Alimentation électrique Triphasée
Dans une alimentation triphasée, au lieu d’une seule onde de courant alternatif, il y a trois ondes distinctes, chacune décalée de 120° par rapport aux autres. Cette configuration signifie qu’à tout moment, au moins une des phases fournit du courant, ce qui se traduit par un flux d’électricité plus constant et plus stable.
Un système triphasé utilise quatre fils :
- Trois fils de phase (actifs) : chacun transportant une phase du courant.
- Un fil neutre : pour le retour du courant.
La tension peut être de 230 V entre phase et neutre, ou de 415 V entre deux phases. Cela permet d’alimenter aussi bien des appareils monophasés que triphasés.
Appareils Compatibles
Gros climatiseurs, bornes de recharge pour voitures électriques, équipements industriels, chauffages de piscine, saunas, gros appareils électroménagers.
Quelles sont les différences entre le monophasé et le triphasé ?
La tension électrique constitue d’abord la première différence majeure entre ces deux systèmes. En effet, le monophasé fonctionne avec une tension de 230 volts entre la phase et le neutre, tandis que le triphasé délivre 400 volts entre phases.
Par ailleurs, la distribution du courant s’effectue différemment : le monophasé utilise un seul circuit avec deux fils conducteurs (phase et neutre), ce qui le rend adapté pour une puissance allant jusqu’à 12 kVa. En revanche, le triphasé, avec ses quatre fils (3 phases + neutre), permet d’atteindre des puissances supérieures à 18 kVa.
De plus, pour une grande distance entre le compteur et le lieu de consommation, le triphasé minimise les pertes d’énergie grâce à sa tension plus élevée. Cette caractéristique en fait donc une solution particulièrement efficace pour alimenter des équipements spécifiques comme les pompes à chaleur ou les fours professionnels.
Avantages et Inconvénients
Monophasé
Avantages :
- Installation simple
- Coûts moindres
- Suffisant pour les besoins domestiques standards
- Courant standard dans les maisons
Inconvénients :
- Puissance limitée
- Moins efficace pour les charges importantes
- Pas de redondance (si la phase tombe, tout s’arrête)
- Peu adapté aux systèmes solaires >5 kW
Triphasé
Avantages :
- Capacité de puissance supérieure
- Alimentation constante
- Compatible avec appareils mono et triphasés
- Réduction du déséquilibre entre phases
- Meilleur rendement pour les grandes installations solaires
- Préparation pour des besoins futurs
Inconvénients :
- Coûts d’installation et de maintenance plus élevés
- Parfois inutile pour un usage domestique standard
- Plus sensible aux déséquilibres de charge
- Isolation et sécurité plus coûteuses
Comment savoir si mon installation est en monophasé ou en triphasé ?
Il existe plusieurs méthodes fiables pour déterminer si votre maison dispose d’une connexion monophasée ou triphasée. Voici cinq des méthodes les plus pratiques, qui vous permettront de disposer des bonnes informations avant d’entreprendre des travaux d’amélioration de l’installation électrique ou solaire.
1 – Vérifiez votre compteur électrique

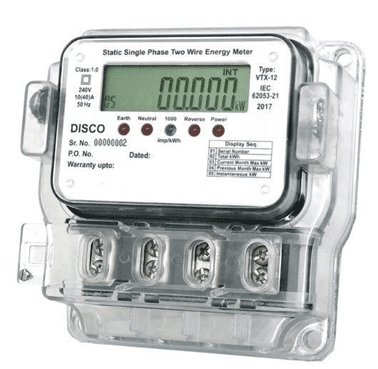

La méthode la plus simple consiste à vérifier si votre compteur d’énergie comporte une description indiquant le type d’alimentation électrique. La plupart des compteurs d’énergie comportent une étiquette claire, telle que « Compteur d’énergie statique monophasé à deux fils ». Cette information confirme que votre maison est alimentée en monophasé. Vous pouvez le voir sur l’image ci-dessus.
Pour l’alimentation triphasée, recherchez une description telle que « Three-Phase Four-Wire Energy Meter » (compteur d’énergie triphasé à quatre fils). Voici une photo qui le montre :
2 – Examinez l’interrupteur principal de votre tableau électrique
Une autre méthode simple consiste à examiner le disjoncteur principal de votre tableau de distribution. Repérez un disjoncteur unipolaire sur votre tableau électrique : s’il ne comporte qu’un seul interrupteur principal, cela indique que votre maison est alimentée en monophasé.
Un tableau de distribution triphasé comporte un disjoncteur principal à trois pôles (c’est-à-dire trois interrupteurs). Chaque interrupteur correspond à l’une des trois phases, fournissant trois courants distincts qui fonctionnent ensemble pour fournir plus de puissance.
3 – Appelez votre fournisseur d’électricité
Si vous n’êtes pas sûr ou si vous souhaitez une confirmation supplémentaire, vous pouvez contacter votre fournisseur d’électricité. Elle tient des registres détaillés sur le type d’alimentation électrique de votre propriété. La plupart des compagnies d’électricité vous communiquent volontiers ces informations par téléphone ou par e-mail.
4 – Demandez à un électricien qualifié
Un électricien agréé peut également vous aider à déterminer si votre maison est alimentée en courant monophasé. Vous pouvez lui envoyer des photos claires de votre compteur d’énergie et de votre tableau de distribution, et il devrait être en mesure d’évaluer la configuration à distance. Si nécessaire, il peut également se rendre sur place pour vérifier la configuration du courant.
5 – Observez vos appareils
Une autre façon de déterminer si votre maison est alimentée en monophasé ou en triphasé est d’évaluer les appareils que vous utilisez. Les gros appareils de forte puissance, tels que les climatiseurs industriels, les chargeurs de voitures électriques ou les chauffe-piscines puissants, nécessitent souvent une alimentation triphasée pour fonctionner.
Si votre maison utilise ce type d’appareils, il est probable que vous disposiez d’une alimentation triphasée. En revanche, si tous vos appareils sont des articles ménagers standard comme les réfrigérateurs, les machines à laver et les téléviseurs, vous disposez probablement d’une alimentation monophasée.
L’importance du type d’alimentation électrique pour les systèmes solaires
Maintenant que vous comprenez la différence entre l’alimentation électrique monophasée et triphasée, la question suivante est de savoir comment cela affecte l’installation de vos panneaux solaires.

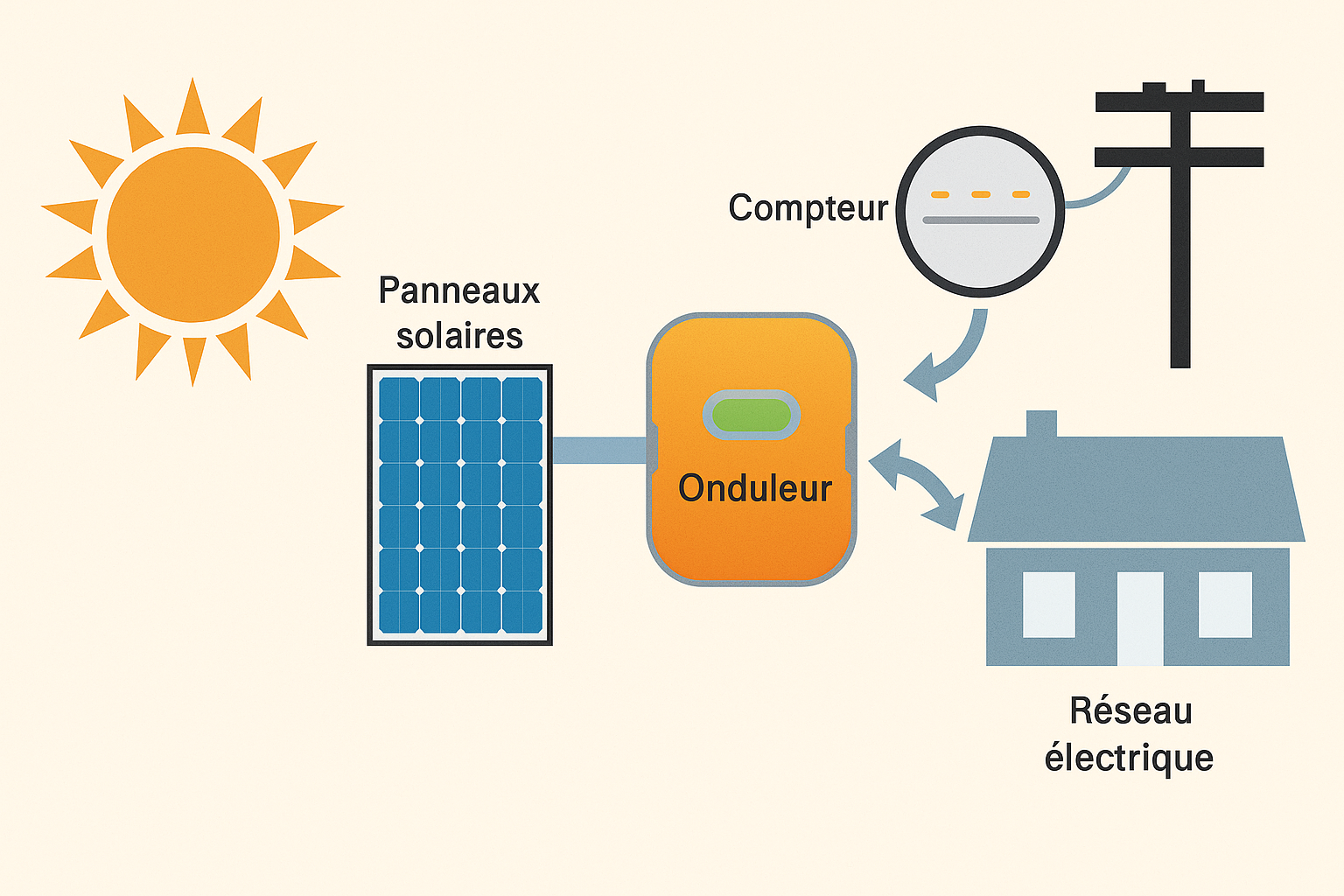

Un onduleur solaire convertit le courant continu produit par les panneaux solaires en courant alternatif pour une utilisation dans votre maison. L’image ci-dessous est une vue simplifiée de ce processus. Il existe deux types d’onduleurs solaires : les onduleurs monophasés et les onduleurs triphasés.
Onduleur Monophasé
- Nécessaire si vous avez une alimentation monophasée.
- Connexion sur un seul fil de phase et un neutre.
- Suffisant jusqu’à 5 kW.
Onduleur Triphasé
- Pour alimentation triphasée.
- Distribution équilibrée de l’énergie sur les trois phases.
- Idéal au-delà de 5 kW.
- Réduit les déséquilibres et améliore la performance.
Onduleurs : Monophasé vs Triphasé
| Caractéristique | Monophasé | Triphasé |
|---|---|---|
| Nombre de fils | 2 (phase + neutre) | 4 (3 phases + neutre) |
| Distribution d’énergie | Une seule phase | Répartition sur trois phases |
| Taille du système | Jusqu’à 5 kW | Plus de 5 kW |
Rôle des Batteries
Le type d’alimentation n’empêche pas l’ajout de batteries solaires. On peut les intégrer dans les deux cas. Un logement triphasé pourra toutefois profiter de plusieurs batteries pour optimiser la distribution.
Quand Faut-il Passer au Triphasé ?
Améliorer l’alimentation électrique de votre maison – Quand et pourquoi ?
Dans certains cas, il peut s’avérer utile, voire nécessaire, de passer d’une alimentation électrique monophasée à une alimentation électrique triphasée. Voici quelques raisons de procéder à une mise à niveau de l’alimentation électrique de votre maison :
- Avoir trois unités de climatisation ou plus
- Ajouter un grand chauffage à votre piscine
- Pour charger plus rapidement un véhicule électrique (VE)
- Ajouter un atelier à domicile avec un équipement à haute énergie.
- Transformer votre maison en appartements avec leurs propres compteurs électriques
Le temps nécessaire pour faire passer votre maison d’une alimentation électrique monophasée à une alimentation triphasée dépend de plusieurs facteurs. En effet, la durée des travaux peut varier en fonction de la configuration de votre installation, de l’accessibilité du réseau électrique ou encore des démarches administratives à accomplir.
Bien entendu, cette intervention relève des compétences d’un technicien en électricité certifié. C’est pourquoi il est vivement conseillé de vous adresser à un professionnel si vous envisagez une telle rénovation. Dans ce cas, le technicien pourra planifier une consultation et une inspection, puis vous fournir un devis détaillé, tant en termes de temps que de coût. Enfin, il prendra en charge les travaux de manière sûre et efficace.
Le changement nécessite un professionnel agréé pour évaluer, chiffrer et effectuer l’installation.
Conclusion
Il est donc essentiel de comprendre la différence entre le courant monophasé et le courant triphasé, notamment lors de la planification d’une installation solaire. Si toutefois vous n’êtes pas sûr de votre installation électrique actuelle, alors la vérification de votre compteur d’énergie ou de votre tableau de distribution constitue un moyen rapide de savoir si vous êtes sur du courant monophasé ou triphasé.
Dans la plupart des cas, pour les propriétaires ayant des besoins en électricité standard, un système monophasé suffira. Cependant, si vous utilisez des appareils lourds ou bien si vous envisagez une grande installation solaire, dans ce cas, le passage à un système d’alimentation électrique triphasé ou encore l’utilisation d’un onduleur triphasé peut être la meilleure option.
En définitive, le choix entre un onduleur solaire monophasé et un onduleur solaire triphasé dépend de la configuration électrique actuelle de votre foyer, de vos besoins énergétiques ainsi que de votre intention d’étendre ou non votre système solaire à l’avenir. Le cas échéant, si vous n’êtes toujours pas sûr de vous, il est alors recommandé de consulter un électricien ou un installateur solaire qualifié, car lui seul pourra évaluer votre installation et vous guider dans la bonne direction.
