Le dimensionnement des jeux de barres en cuivre nécessite des calculs précis pour garantir une distribution électrique sécurisée. Les électriciens utilisent des méthodes spécifiques basées sur l’intensité admissible et la section des conducteurs. Cette page présente les formules essentielles, des exemples concrets et des tableaux de référence. Vous découvrirez comment calculer la capacité de transport selon la règle des 1,2 A/mm² pour le cuivre. Les outils pratiques vous permettront de dimensionner efficacement vos installations électriques.
Qu’est-ce qu’un jeu de barres en cuivre ?
Un jeu de barres en cuivre constitue un conducteur massif destiné à la distribution électrique dans les installations industrielles. Ces barres métalliques transportent de fortes intensités avec une excellente conductivité. Elles équipent notamment les tableaux électriques TGBT et les armoires de distribution.
Le cuivre offre des performances supérieures grâce à sa conductivité exceptionnelle de 58 MS/m. Cette propriété permet de minimiser les pertes énergétiques lors du transport du courant. Par exemple, une barre de section 5×80 mm supporte facilement 1173 A en fonctionnement normal.
Ces conducteurs se présentent sous forme de barres plates, tubes ou profilés spéciaux selon l’application. Seniadz.net propose une gamme complète de solutions adaptées aux besoins spécifiques de chaque installation. La tension de service et l’intensité requise déterminent le dimensionnement optimal de ces équipements électriques essentiels.
Méthodes de calcul pour dimensionner un jeu de barres
Quelle est la formule de calcul d’un jeu de barres en cuivre ?
Trois formules principales permettent de dimensionner précisément vos installations. Pour le poids des barres, utilisez : Poids (kg) = (Largeur × Hauteur) × 2,7 × Longueur (m) × 10⁻³, où 2,7 représente la constante de densité du cuivre.
L’intensité admissible se calcule rapidement avec : I (A) ≈ Section (mm²) × (5 à 8 A/mm²). Cette estimation varie selon l’échauffement et la position des barres dans votre installation.
La contrainte thermique lors des défauts s’évalue par : A = √(I² × t / k), avec k = 205 pour le cuivre selon la norme IEC 60949. Ces calculs garantissent la sécurité de vos équipements face aux courants de court-circuit.
Calcul de la section nécessaire
Vous déterminez la section minimale en appliquant la formule S = I / k. Premièrement, identifiez l’intensité maximale de votre installation. Ensuite, utilisez la densité de courant admissible du cuivre : 1,2 A/mm² en conditions standard.
Prenons un cas concret. Votre installation nécessite 600 A ? Vous calculez : 600 ÷ 1,2 = 500 mm². Par conséquent, sélectionnez une section commerciale supérieure ou égale à cette valeur.
Attention aux facteurs correctifs qui modifient ce calcul de base :
- Température ambiante supérieure à 35°C
- Disposition des barres (à plat ou sur chant)
- Espacement entre conducteurs
Finalement, majorez toujours votre résultat de 10 à 15% pour intégrer une marge de sécurité. Cette approche méthodique garantit un dimensionnement fiable et conforme aux normes électriques.
Détermination de l’intensité admissible
La méthode de calcul repose sur la formule fondamentale I = K × S × P, où K représente le coefficient de condition, S la section de la barre et P son périmètre. Cette approche technique intègre les conditions réelles d’installation pour obtenir des valeurs précises.

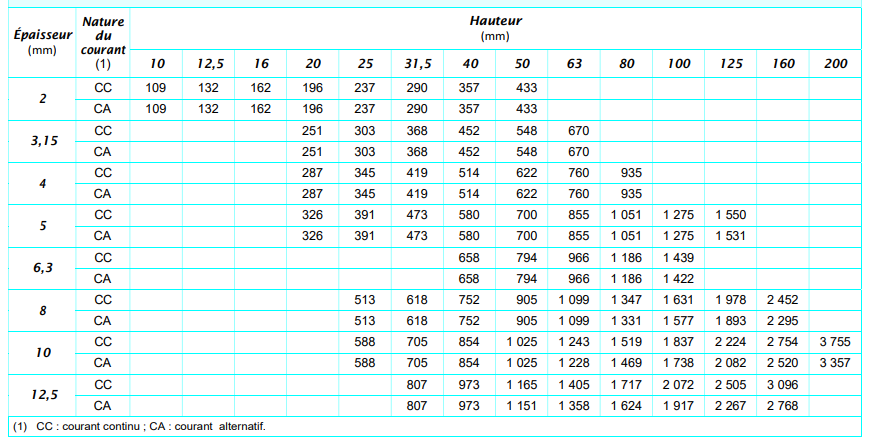

Les tableaux d’intensités admissibles constituent votre référence principale. Pour une barre de 10 mm d’épaisseur, l’intensité peut atteindre 3755 ampères selon les conditions d’exploitation. Ces valeurs de base correspondent à une température ambiante de 35°C et un échauffement maximal de 40°C.
Plusieurs coefficients correcteurs modifient ces valeurs standard. La disposition des barres (sur chant ou à plat) influence directement la capacité thermique. L’espacement entre conducteurs et la ventilation naturelle ou forcée constituent également des paramètres déterminants pour le calcul final.
Vérification thermique et mécanique
La validation des calculs précédents nécessite une double vérification portant sur l’équilibre thermique et la résistance mécanique. L’échauffement maximal ne doit jamais dépasser 200°C pour le cuivre, température limite au-delà de laquelle les supports isolants risquent la dégradation.
Les contraintes mécaniques s’avèrent particulièrement critiques lors des courts-circuits. Les forces électrodynamiques peuvent alors atteindre des valeurs 3 à 4 fois supérieures au fonctionnement normal. L’espacement entre barres et la solidité des supports déterminent la tenue mécanique de l’ensemble.
Seniadz.net recommande l’utilisation de supports amagnétiques en aluminium pour éviter les échauffements parasites dus aux courants de Foucault. La distance maximale entre supports ne doit pas excéder certaines valeurs fonction de la section des barres et du courant de court-circuit présumé.
Calculateur de jeu de barres
Intensité admissible, dimensionnement rapide et contrainte thermique de court-circuit — cuivre & aluminium.
Techniques de l’Ingénieur — D5165
Barre(s) & matériau
Environnement & disposition
Barres en parallèle par phase
Détail du calcul
A. Section rapide à partir du courant
B. Poids d’une barre
C. Contrainte thermique de court-circuit
Section minimale adiabatique : S = I√t / k (formule courante IEC 60364 / IEC 60949).
Coefficients correcteurs k1 à k11 tels que définis dans la méthode Melsom & Booth (barre de référence : atmosphère calme, altitude ≤ 1000 m, nue, sur chant, échauffement 30°C au-dessus de 45°C ambiant, k = 1).
| Atmosphère très calme | Calme, non confinée | Extérieur |
|---|---|---|
| 1 | 1,1 | 1,2 |
| ta (°C) | 20 | 30 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| k2 | 1,05 | 1,03 | 1,01 | 1,00 | 0,99 | 0,97 | 0,96 | 0,94 | 0,925 | 0,91 |
| Altitude (m) | 1000 | 2000 | 3000 | 4000 |
|---|---|---|---|---|
| Intérieur | 1 | 0,99 | 0,96 | 0,90 |
| Extérieur | 0,98 | 0,94 | 0,89 | 0,83 |
| Échauffement (°C) | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|
| k4 | 1 | 1,08 | 1,16 | 1,24 | 1,32 |
| Nombre de barres n | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Barres 15–50 mm | 1,25 | 1,18 | 1,14 | 1,12 | 1,10 | 1,10 |
| Barres 50–200 mm | 1,32 | 1,22 | 1,13 | 1,08 | 1,06 | 1,05 |
| n | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| k9 | 1,80 | 2,55 | 3,25 | 3,90 | 4,50 | 5,05 |
| Nombre de barres | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| k10 | 0,85 | 0,80 | 0,75 | 0,65 |
| n | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| k11 | 1 | 1 | 0,98 | 0,95 | 0,94 | 0,93 |
k5, k6, k8 et k12 (combinaison thermique, résistivité du métal, forme exacte de la barre, fréquence) sont pris en compte directement dans le calcul de l’onglet 1 via la section et le périmètre réels de la barre choisie, plutôt qu’appliqués comme coefficients séparés.
Quelle est l'intensité de courant admissible dans un jeu de barres en cuivre ?
Les valeurs standard pour le cuivre varient de 588 à 3755 ampères selon l'épaisseur et la configuration des barres. Une barre de 10 mm d'épaisseur supporte typiquement 1200 A en conditions normales d'exploitation.
La température ambiante modifie significativement ces capacités. À 30°C, l'intensité maximale augmente de 15% par rapport aux conditions à 40°C. L'orientation des barres joue également un rôle déterminant : une installation sur chant améliore le refroidissement naturel.
Le coefficient multiplicateur K3 de 1,26 s'applique spécifiquement au cuivre dans les calculs professionnels. Les barres nues non oxydées offrent les meilleures performances thermiques, tandis que la ventilation forcée peut augmenter la capacité de transport jusqu'à 25% selon les configurations d'installation.
Tableaux pratiques TGBT Schneider 1000A
Barres cuivre plates : dimensions et capacités
Les barres plates en cuivre pour TGBT Schneider 1000A présentent des spécifications techniques précises. Une section de 32 × 5 mm transporte efficacement 400A, tandis qu'une dimension de 50 × 5 mm atteint les 630A nominaux.
Pour une installation TGBT de 1000A, Seniadz.net préconise des barres de 80 × 5 mm minimum. Cette configuration garantit une marge de sécurité appropriée tout en optimisant l'encombrement dans l'armoire électrique.
La gamme Linergy de Schneider Electric propose des longueurs standardisées de 1000 mm avec perçages M6 au pas de 25 mm. Ces barres taraudées facilitent les raccordements et respectent les distances d'isolement réglementaires de 20 mm minimum.
L'épaisseur de 5 mm représente le compromis optimal entre conductibilité et facilité de mise en œuvre. Les sections plus importantes nécessitent des supports renforcés et augmentent les contraintes mécaniques lors des courts-circuits.
Comparaison cuivre vs aluminium
Le cuivre offre une conductivité électrique supérieure de 58 MS/m contre 37 MS/m pour l'aluminium, permettant des sections plus compactes. Cette performance se traduit par une meilleure dissipation thermique et une résistance accrue à la corrosion naturelle.
L'aluminium présente l'avantage d'être 70% plus léger que le cuivre, simplifiant considérablement la manutention et l'installation. Son coût réduit constitue un atout économique majeur, même si des sections plus importantes deviennent nécessaires pour égaler les performances du cuivre.
Seniadz.net propose des solutions adaptées à chaque matériau. Le choix dépend de vos priorités : performance électrique maximale avec le cuivre, ou optimisation poids-coût avec l'aluminium selon les exigences spécifiques de votre installation.
Logiciels et outils de calcul PDF disponibles
Plusieurs outils numériques spécialisés facilitent grandement le dimensionnement des jeux de barres en cuivre. Mechanical System, développé par Socomec, permet un calcul multilingue complet des installations, intégrant automatiquement les coefficients de correction et les normes en vigueur.
Vous pouvez télécharger les annexes techniques en PDF (ampacité détaillée, Nelson & Booth révisé, K du cuivre, corrections d’ambiance). Ces documents incluent les formules de Nelson et Booth modifiées, référence incontournable pour les calculs professionnels. Vous y trouverez également les coefficients K spécifiques au cuivre et les facteurs environnementaux.
Les catalogues techniques Socomec et nVent ERIFLEX proposent des outils de sélection intégrés. Ces ressources combinent dimensionnement théorique et choix pratique des composants, simplifiant considérablement votre démarche de conception électrique.
