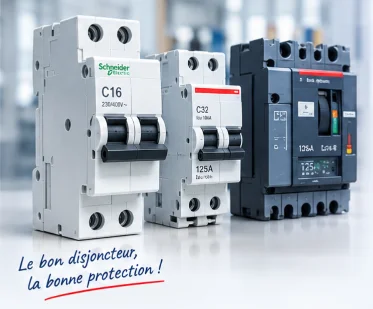

Comment choisir un disjoncteur : calibre, types et normes NF C 15-100

Éclairage, prises, four ou frigo : chaque circuit électrique demande un disjoncteur au calibre précis. La norme NF C 15-100 fixe des seuils stricts pour garantir la sécurité de votre logement et de vos équipements. Reste à comprendre comment calculer le bon ampérage, choisir la section de câble adaptée et distinguer les différents types de disjoncteurs disponibles.

Ce guide répond aux questions essentielles pour équiper correctement votre tableau électrique.

Pourquoi bien choisir son disjoncteur est essentiel

Un mauvais choix de disjoncteur expose votre logement à des risques réels. Un calibre inadapté provoque soit des coupures fréquentes, soit des surchauffes dangereuses dans vos câbles.

Les conséquences d’une erreur de sélection sont concrètes :

• Sous-calibrage : le disjoncteur saute sans cesse, même pour un usage normal
• Sur-calibrage : les conducteurs chauffent sans déclenchement, augmentant le risque d’incendie
• Non-conformité : votre installation viole la norme NF C 15-100

La norme NF C 15-100 impose une correspondance stricte entre le calibre du disjoncteur et la section de câble. Par exemple, un circuit de prises de courant exige un disjoncteur 16A avec du câble en 2,5 mm². Respecter cette règle protège vos appareils et les occupants du logement.

Quel est le rôle du disjoncteur dans votre tableau électrique

Protection contre les surcharges électriques

Le disjoncteur agit comme un gardien thermique de votre installation. Quand trop d’appareils tournent simultanément, le courant dépasse le seuil nominal. Le déclencheur thermique chauffe alors progressivement, puis coupe le circuit.

Ce mécanisme protège notamment :

• Le gros électroménager : lave-linge, lave-vaisselle, chauffe-eau
• Les plaques de cuisson et le four
• Le système de climatisation à forte puissance

La protection thermique agit en quelques secondes à plusieurs minutes. C’est pourquoi le calibre du disjoncteur divisionnaire doit correspondre exactement à l’usage réel du circuit. Un disjoncteur mal dimensionné ne déclenche pas à temps. Par conséquent, les câbles surchauffent sans alerte visible, ce qui génère un risque d’incendie réel.

Protection contre les courts-circuits

Le déclencheur magnétique prend le relais face au court-circuit. Ce défaut survient quand un conducteur de phase touche directement le neutre.

Le courant monte alors brutalement, parfois à plusieurs milliers d’ampères. C’est pourquoi le disjoncteur doit réagir en quelques millisecondes.

Le pouvoir de coupure (Icu) détermine la capacité du disjoncteur à stopper ce courant. Pour une installation électrique domestique standard, un minimum de 3 kA est requis par la norme EN60947-2.

Les risques d’un court-circuit non coupé sont immédiats :

• Échauffement brutal des conducteurs et risque d’arc électrique
• Détérioration instantanée des appareils connectés au circuit

Contrairement au fusible, le disjoncteur se réarme après déclenchement. Par exemple, un disjoncteur 6 kA interrompt jusqu’à 6 000 ampères sans remplacement de composant.

Disjoncteur vs fusible : quelle différence

Le fusible fond sous la surintensité. On doit le remplacer à chaque incident.

Le disjoncteur, lui, se réarme d’un simple geste. Aucun remplacement de pièce n’est nécessaire.

Mais la différence va plus loin. Les fusibles sont interdits dans toute installation neuve ou rénovée en France, depuis l’amendement A5 de la norme NF C 15-100.

D’autre part, les risques d’électrocution restent un point décisif :

• Le disjoncteur différentiel 30 mA détecte les fuites de courant et coupe le circuit avant tout accident
• Le fusible ne peut pas remplir cette fonction de protection des personnes

Par conséquent, un tableau à fusibles offre un niveau de sécurité inférieur aux standards actuels. Seniadz propose des disjoncteurs modulaires conformes pour moderniser votre installation.

Comment calculer le calibre et la section adaptés

Le lien entre ampérage et section de câble

L’ampérage du disjoncteur doit toujours correspondre à la section du câble. C’est une règle absolue de la norme NF C 15-100.

Un disjoncteur trop puissant sur un fil trop fin crée un danger réel. Le câble fond avant que le disjoncteur ne déclenche.

La norme fixe des correspondances précises par type de circuit :

• 1,5 mm² → disjoncteur 10A ou 16A : points d’éclairage et commandes
• 2,5 mm² → disjoncteur 20A : prises de courant standard
• 6 mm² → disjoncteur 32A : plaque de cuisson ou chauffe-eau puissant

Par exemple, installer un disjoncteur 32A sur du 1,5 mm² expose directement l’installation à un incendie.

En cas de doute sur la section existante, les conseils d’un professionnel restent indispensables avant tout remplacement d’appareillage.

La règle de la norme NF C 15-100

La NF C 15-100 va bien au-delà du simple calibre. Elle fixe des règles d’organisation strictes pour tout tableau électrique.

Les principales obligations à respecter sont :

• 8 disjoncteurs maximum par interrupteur différentiel
• 8 points lumineux maximum par circuit d’éclairage
• Un circuit dédié obligatoire pour chaque gros électroménager
• Un seuil de déclenchement différentiel de 30 mA sur tous les circuits

Par exemple, brancher un lave-linge sur un circuit partagé viole directement la norme.

D’autre part, depuis la révision publiée en août 2024, un différentiel de type F est exigé pour les équipements à variateur de vitesse monophasé, comme une pompe à chaleur. Le disjoncteur général doit rester accessible entre 0,90 m et 1,80 m du sol.

Exemple de calcul pour un appareil

Quel disjoncteur choisir selon chaque circuit domestique

Circuit éclairage 10A ou 16A

Le calibre dépend directement de la charge réelle du circuit. Un disjoncteur 10A supporte jusqu’à 2 300 W à 230 V. Un 16A monte à 3 680 W.

Choisir le bon disjoncteur évite les problèmes de déclenchements intempestifs. Avec des ampoules LED, un 10A suffit largement. Car leur consommation reste très faible par rapport aux anciens halogènes.

Voici les deux cas concrets :

• Circuit 100 % LED : optez pour un 10A, la puissance cumulée dépasse rarement 500 W
• Circuit mixte ou luminaires puissants : le 16A offre une meilleure marge de sécurité

D’autre part, l’intensité du disjoncteur ne doit jamais dépasser le calibre autorisé pour du 1,5 mm². Le 16A reste donc le plafond absolu pour ce type de circuit.

Circuit prises de courant 16A ou 20A

Deux configurations existent pour les circuits prises. Le choix dépend du câble et du nombre de socles prévus.

Voici les références normatives NF C 15-100 à retenir :

• Circuit 16A / câble 1,5 mm² : 8 prises maximum par circuit
• Circuit 20A / câble 2,5 mm² : 12 prises maximum hors cuisine
• Circuit cuisine 20A / câble 2,5 mm² : 6 prises maximum, risque de surcharge élevé

Vérifiez toujours la section réelle du câble avant de choisir. Un 20A sur du 1,5 mm² ne protège pas correctement. Le câble surchauffe sans que le disjoncteur déclenche.

Par exemple, brancher une bouilloire et un grille-pain simultanément dépasse facilement 3 000 W. Optez donc pour un circuit 20A dédié en cuisine.

Circuit four et plaques de cuisson

Four et plaques de cuisson : deux circuits distincts obligatoires. La norme NF C 15-100 l’impose clairement.

Voici les calibres à retenir :

• Four seul : disjoncteur 20A, câble 2,5 mm²
• Plaques de cuisson : disjoncteur 32A, câble 6 mm²
• Interrupteur différentiel type A : obligatoire pour les plaques à induction

Ne branchez jamais ces deux appareils sur le même circuit. Car leur consommation cumulée dépasse facilement 7 000 W.

Par exemple, une plaque induction 4 foyers atteint 7 200 W à pleine puissance. Par conséquent, un câble sous-dimensionné chauffe dangereusement. Faites appel à un électricien pour valider votre installation existante.

Circuit frigo et gros électroménager

Le réfrigérateur fonctionne en continu. La norme NF C 15-100 ne lui impose pas de circuit spécialisé obligatoire. En revanche, un circuit dédié reste fortement recommandé par Promotelec.

Car un déclenchement sur un circuit partagé coupe le frigo. Vos aliments risquent alors de décongeler. D’autre part, la courbe C gère les pics de démarrage du compresseur.

Voici les calibres adaptés par appareil :

• Réfrigérateur seul : disjoncteur 10A ou 16A, câble 1,5 ou 2,5 mm², différentiel type AC
• Lave-linge / lave-vaisselle / sèche-linge : disjoncteur 20A, câble 2,5 mm², circuit individuel obligatoire
• Congélateur : disjoncteur 20A maximum, câble 2,5 mm², différentiel 30 mA à immunité renforcée

Surdimensionner reste une erreur. Par exemple, un 32A sur un frigo de 300 W empêche le déclenchement en cas de court-circuit.

Circuit volet roulant et climatisation

Volets roulants et climatisation exigent chacun un circuit dédié. La norme NF C 15-100 l’impose sans exception.

Voici les calibres à respecter pour ces deux équipements :

• Volets roulants : disjoncteur 16A, câble 1,5 mm², courbe C, différentiel type AC 30 mA
• Volets roulants (plusieurs niveaux) : optez pour deux circuits distincts par étage
• Climatisation split : disjoncteur 20A courbe D, câble 2,5 mm², différentiel type A 30 mA

La courbe D absorbe les forts appels de courant au démarrage du compresseur. Car un climatiseur split génère une pointe d’intensité élevée à la mise en route.

Un 16A courbe C ferait disjoncter l’installation à chaque démarrage. Par exemple, un split de 3 500 W nécessite un calibre 20A minimum. Vérifiez la fiche technique de votre appareil avant toute installation.

Quels sont les 4 types de disjoncteur ?

On distingue quatre familles selon leur mécanisme de déclenchement. Chaque type répond à un besoin précis.

Le disjoncteur thermique réagit aux surcharges prolongées via un bilame sensible à la température ambiante. Alors que le disjoncteur magnétique, lui, coupe instantanément face à un court-circuit brutal, sans temporisation.

Le disjoncteur magnéto-thermique combine ces deux déclencheurs. C’est le dispositif le plus répandu dans les tableaux résidentiels français. Il gère à la fois les surcharges lentes et les pics d’intensité soudains.

Enfin, le disjoncteur à déclencheurs électroniques offre une valeur de réglage ajustable avec précision. Ce type équipe surtout les installations industrielles ou les bornes de recharge à forte puissance. Sa réactivité numérique dépasse celle des solutions mécaniques classiques.

Le disjoncteur d’abonné, aussi appelé disjoncteur EDF ou disjoncteur de branchement, constitue quant à lui une catégorie à part, positionnée en amont de tout le tableau.

Comment choisir un disjoncteur différentiel adapté

Les types AC, A, F et SI

Le type AC détecte uniquement les fuites de courant alternatif sinusoïdal. Il convient aux circuits classiques : éclairage, prises standard, réfrigérateur.

Le type A va plus loin. Il capte aussi les courants continus pulsés, produits par les lave-linge, machines à laver ou variateurs électroniques. La norme NF C 15-100 l’impose sur ces circuits précis.

Le type F, anciennement appelé HPI, couvre un spectre encore plus large. Il gère les fuites haute fréquence et protège les appareils sensibles aux microcoupures : congélateurs, systèmes d’alarme, bornes de recharge pour véhicule électrique.

Quant au SI, il s’agit d’une appellation commerciale utilisée par Schneider Electric. La technologie est équivalente au type F ou HPI selon les fabricants. Possibilité de les associer au type A pour former un différentiel ASI, offrant une immunité renforcée contre les déclenchements intempestifs.

Le calibre 63A et ses usages

Le calibre 63A s’impose dans les maisons tout électrique. Chauffage électrique, eau chaude sanitaire, borne de recharge : ces circuits consomment beaucoup.

Un différentiel 40A devient insuffisant dès que la somme des intensités dépasse ce seuil. Le 63A prend le relais sans risque de déclenchement intempestif.

Prenons un exemple concret : trois radiateurs de 2 000 W associés à un chauffe-eau 20A dépassent largement 40A. Un différentiel 63A absorbe cette charge sans difficulté.

La règle NF C 15-100 précise que le calibre du différentiel doit être au moins égal à celui du disjoncteur de branchement. Pour un abonnement 60A, le 63A devient donc le seul choix cohérent.

Combien de disjoncteurs par différentiel

La norme NF C 15-100 fixe une limite claire : 8 disjoncteurs divisionnaires maximum par interrupteur différentiel. Dépasser ce seuil expose l’installation à des déclenchements intempestifs et à une non-conformité réglementaire.

Cette règle s’applique quel que soit le calibre du différentiel, qu’il soit 40A ou 63A. Un T4 de 120 m² avec 12 circuits devra donc obligatoirement répartir ses disjoncteurs sur au moins deux interrupteurs différentiels.

La règle de l’aval complète ce plafond. La somme pondérée des intensités des disjoncteurs en aval ne doit pas dépasser le calibre du différentiel. Ces deux contraintes s’appliquent simultanément.

Depuis l’amendement 5 de 2015, le nombre de différentiels n’est plus lié à la surface du logement, mais au nombre de circuits. Plus votre installation est étendue, plus vous aurez besoin de différentiels pour rester conforme.

Comment choisir un disjoncteur de tête ou général

Disjoncteur d’abonné selon votre abonnement

La puissance souscrite détermine directement le calibre du disjoncteur d’abonné. Chaque palier kVA correspond à une intensité précise : 6 kVA équivaut à 30A, 9 kVA à 45A, et 12 kVA à 60A en monophasé.

Au-delà de 12 kVA, le passage en triphasé devient obligatoire. Un abonnement 24 kVA triphasé requiert alors un disjoncteur 4 pôles, avec environ 35A par phase.

Surdimensionner son abonnement coûte inutilement plus cher en partie fixe de facture. À l’inverse, un calibre trop faible provoque des coupures dès que plusieurs appareils fonctionnent simultanément.

Avec l’arrivée du compteur Linky, c’est désormais le compteur qui gère la limitation de puissance sur les installations récentes, remplaçant les anciens disjoncteurs réglables 30/60A par des modèles mono-calibre 60A.

Disjoncteur de branchement et compteur Linky

Avec le Linky, le disjoncteur de branchement conserve sa fonction d’Appareil Général de Coupure et de Protection (AGCP). Son calibre est désormais fixé à 90A ou 60A selon l’installation, réglé au maximum.

C’est le compteur qui surveille la puissance soutirée en temps réel. Il coupe instantanément l’alimentation dès que la puissance contractuelle est dépassée, là où l’ancien disjoncteur réglable agissait mécaniquement.

Le disjoncteur de branchement reste donc indispensable pour couper l’alimentation générale lors d’une intervention. Sa manette doit être accessible entre 0,90 m et 1,80 m du sol, conformément à la NF C 15-100.

Seniadz propose des modèles DB60 monocalibre compatibles avec les installations Linky standard, adaptés aux abonnements jusqu’à 12 kVA.

Comment choisir un disjoncteur spécifique industriel ou moteur

Disjoncteur triphasé pour charges lourdes

La norme NF EN 60947-2 s’applique dès lors qu’on sort du cadre résidentiel. Elle encadre les disjoncteurs industriels et fixe des exigences plus strictes qu’en domestique.

Pour un moteur asynchrone soumis à des démarrages fréquents, un disjoncteur moteur dédié

— comme le GV2ME10 disponible sur Senia éléctrique

— intègre une protection thermique-magnétique avec une capacité de coupure de 100 kA.

C’est une tout autre catégorie que le disjoncteur de distribution classique.

La protection contre la perte de phase mérite aussi attention. En triphasé, la disparition d’une phase entraîne une surchauffe rapide du moteur. Un relais thermique réglable en aval du disjoncteur détecte ce déséquilibre et coupe avant tout dommage irréversible.

Pouvoir de coupure 6kA ou 10kA

Le critère décisif reste le courant de court-circuit présumé (Icc) au point exact d’installation. Si votre mesure affiche 4,5 kA, un disjoncteur 6 kA suffit. Au-delà de 6 kA, le passage au 10 kA devient obligatoire sous peine de voir l’appareil exploser plutôt que déclencher.

La distance au transformateur joue un rôle direct. Plus vous êtes proche d’un poste HTB/BT, plus l’Icc grimpe — parfois jusqu’à 6 kA dans une installation résidentielle bien alimentée.

Un disjoncteur dont le pouvoir de coupure est inférieur à l’Icc ne protège pas l’installation, il la met en danger. La norme NF C 15-100 exige que le dispositif soit dimensionné pour couper le court-circuit présumé, seul ou en association avec la protection amont.

Pour les tableaux tertiaires ou les locaux alimentés en tarif jaune, le 10 kA s’impose sans discussion possible.

Quelles erreurs éviter lors du choix d’un disjoncteur

La première erreur reste la confusion entre interrupteur différentiel et disjoncteur différentiel. L’interrupteur détecte uniquement les fuites de courant. Il ne protège pas contre les surcharges ni les courts-circuits. Seul le disjoncteur différentiel cumule ces deux fonctions.

Autre piège fréquent : choisir une courbe C pour un moteur ou une climatisation. Ces appareils génèrent des courants d’appel au démarrage. Une courbe D absorbe ces pics sans déclencher inutilement la protection.

Négliger la sélectivité entre protections est aussi une faute coûteuse. Sans coordination entre le disjoncteur divisionnaire et le différentiel amont, un défaut sur un seul circuit peut couper toute l’installation. Pour une borne de recharge électrique, oublier d’installer un différentiel de type A — au lieu du type AC standard — rend la protection inopérante face aux fuites à composante continue.

Références techniques : norme NF C 15-100, normes NF EN 60898 et NF EN 60947-2, documentation technique relative au choix des disjoncteurs basse tension.
