La note de calcul électrique représente un document technique fondamental pour dimensionner et valider les installations électriques basse et haute tension. Cet outil permet de vérifier la conformité aux normes en vigueur, d’optimiser les coûts des installations et de garantir la sécurité des biens et des personnes. Découvrez dans ce guide les méthodes, outils et exemple pratique pour réaliser vos notes de calcul électrique selon les dernières normes.
C’est quoi une note de calcul électrique ?
La note de calcul électrique constitue un document technique essentiel généré par des logiciels spécialisés comme Caneco BT ou Elec calc. Ce rapport détaillé analyse les paramètres fondamentaux des installations : bilan de puissance, chute de tension et risques de court-circuit.
Les professionnels y consignent les données relatives aux sections de câble, aux réglages des protections et à l’équilibrage des phases. Cette documentation garantit la conformité aux normes actuelles tout en optimisant la consommation électrique des bâtiments.
Les calculs prennent en compte les différentes sources d’énergie présentes dans l’installation, qu’elles soient principales ou de secours. La réglementation en vigueur exige ce document pour valider la sécurité et l’efficacité des systèmes électriques mis en place.
Les meilleurs logiciels en ligne pour vos calculs en électricité – XLPro3 – Caneco BT

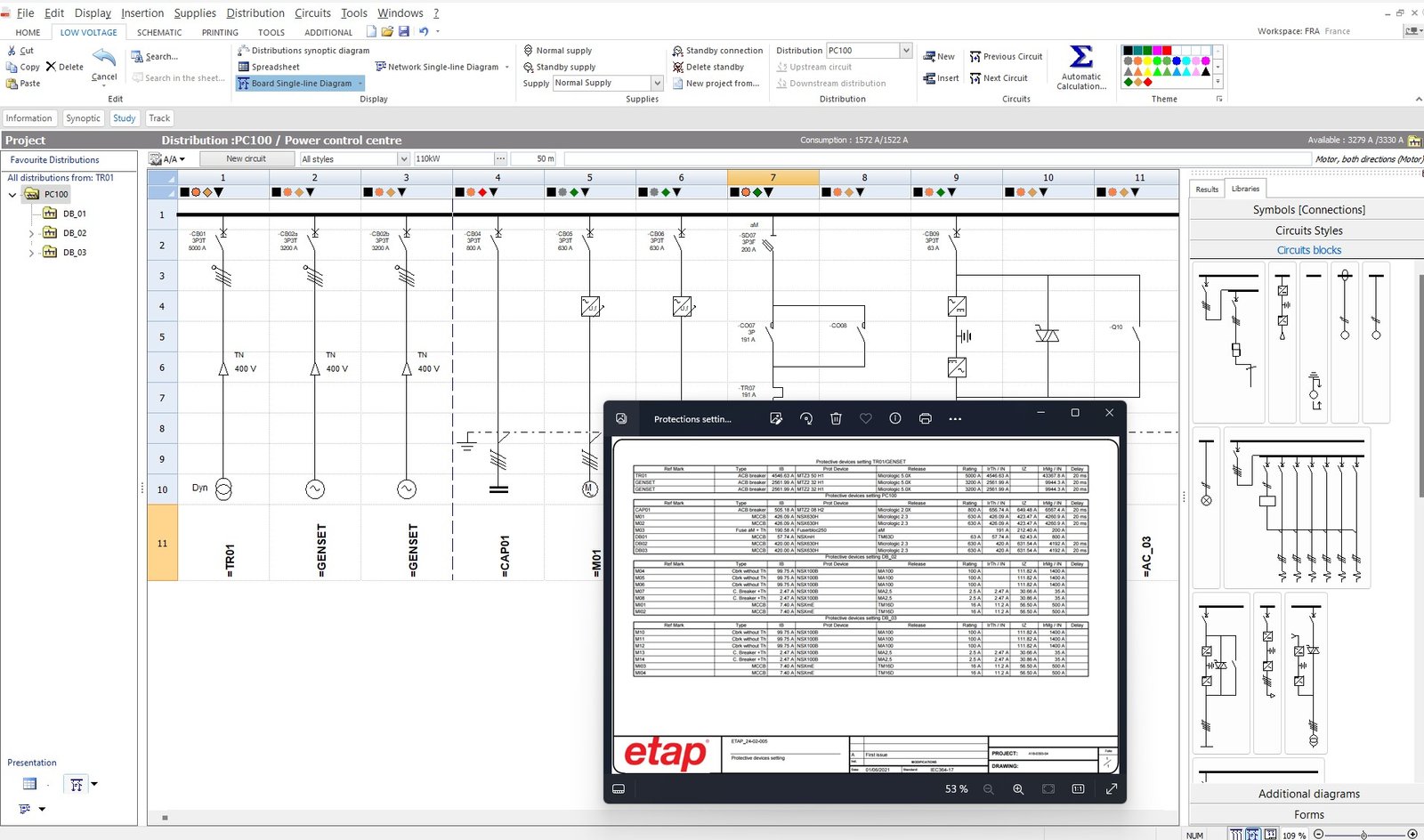

Pour réaliser des notes de calcul électrique précises et conformes aux normes, plusieurs solutions logicielles s’imposent. Le logiciel XL Pro se distingue par sa capacité à produire des analyses détaillées, particulièrement adapté aux projets complexes.
Elec calc de Trace Software propose une interface intuitive permettant d’optimiser le dimensionnement des installations. Sa base de données, régulièrement mise à jour, intègre les dernières évolutions normatives et techniques du secteur.
Les professionnels apprécient également Caneco BT pour ses fonctionnalités avancées de calcul et sa conformité avec la norme NF C15-100. Ce logiciel facilite notamment l’équilibrage des phases et le réglage optimal des protections électriques.
Comment faire une note de calcul conforme ?
La note de calcul électrique suit une méthode précise. D’abord, le professionnel collecte les données du projet : puissance installée, facteur de simultanéité, caractéristiques des récepteurs.
Ensuite, il réalise un bilan de puissance. Puis, il calcule les sections de câbles selon les intensités. Après cela, il vérifie les chutes de tension et dimensionne les protections.
Par ailleurs, des logiciels spécialisés facilitent ces étapes. Ils intègrent automatiquement les coefficients de correction (température, mode de pose).
Enfin, un professionnel qualifié doit valider les résultats avant l’exécution sur le chantier.
Exemple de bilan de puissance

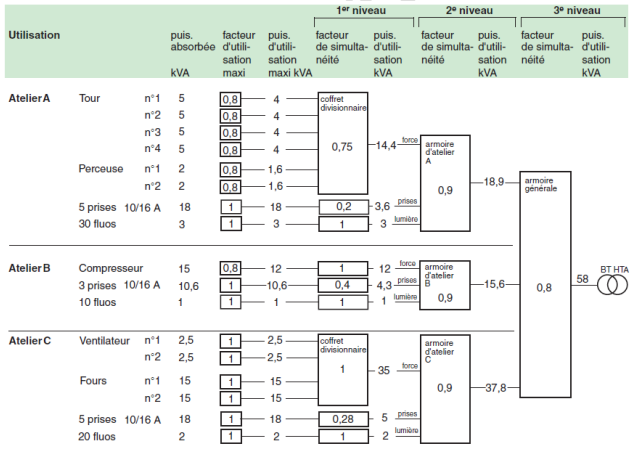

Le tableau ci-dessous donne un exemple d’estimation de la valeur de la puissance d’utilisation à tous les niveaux d’une installation, à partir des charges jusqu’au point d’alimentation.
Dans cet exemple, à la somme des puissances totales absorbées de 126,6 kVA (somme des puissances absorbées indiquées sur les récepteurs) correspond une puissance d’utilisation aux bornes du transformateur de 58 kVA seulement.
à titre d’exemple n’ont qu’une valeur indicative)
Bilan de puissance : télécharger Fichier Excel
Points essentiels et réglementation à respecter
Les nouvelles exigences réglementaires en calcul de note éléctrique, renforcent les critères de sécurité des installations électriques. La norme NF C 15-100 actualisée impose désormais un bilan de puissance détaillé pour chaque circuit, accompagné d’une analyse des risques de surtension.
Les sections de câbles doivent être calculées avec une marge de sécurité accrue, prenant en compte l’évolution des usages électriques dans les bâtiments modernes. Un facteur de simultanéité adapté aux nouveaux modes de consommation permet d’optimiser le dimensionnement des installations.
La protection différentielle évolue également avec l’obligation d’installer des dispositifs à immunité renforcée, particulièrement adaptés aux équipements sensibles. Le calcul des courants de défaut devient plus précis grâce aux nouveaux coefficients de correction normalisés.
Note de Calcul Électrique
Bilan de puissance, dimensionnement des sections, chutes de tension et courants de court-circuit — outil inspiré des logiciels professionnels (Caneco BT, Elec Calc, XL Pro³).
Version gratuite : 1 départs maximum. Abonnez-vous pour un nombre illimité de départs.
§ 1 — Paramètres réseau
§ 2 — Bilan de puissance & tableau des départs
§ 3 — Méthodologie, hypothèses et limites
Formules utilisées
- Courant d'emploi Ib — monophasé :
Ib = (Pu·ku)/(230·cosφ); triphasé :Ib = (Pu·ku)/(√3·400·cosφ). Le coefficient ks n'intervient pas ici : le câble et la protection d'un départ doivent tenir le courant plein de ce départ. - Calibre de protection In — plus petit calibre normalisé tel que In ≥ Ib
- Section des conducteurs — courant admissible requis
I'z = In / (K1·K2·K3), section S retenue telle que Iz0(S) ≥ I'z, puis Iz réel = Iz0(S)·K1·K2·K3 - Chute de tension —
ΔU = b·(ρ·L/S·cosφ + λ·L·sinφ)·Ib, avec b=1 (triphasé) ou 2 (monophasé), ρ(Cu)=0,0225 Ω·mm²/m, ρ(Al)=0,036 Ω·mm²/m, λ≈0,00008 Ω/m - Icc minimal en bout de ligne (méthode conventionnelle simplifiée) —
Icc_min = 0,8·U0·S / (ρ·L·(1+m)), avec U0=230V et m=Sphase/Sneutre=1
Tables de référence
Les facteurs de correction K1 (mode de pose), K2 (groupement de circuits), K3 (température ambiante) et les courants admissibles de base Iz0 sont des valeurs usuelles issues des annexes de dimensionnement des canalisations NF C15-100 / UTE C15-105 (équivalentes à la CEI 60364-5-52).
Limites de l'outil
- Le calcul d'Icc minimal utilise la méthode conventionnelle simplifiée ; il ne remplace pas un calcul complet des impédances de boucle.
- La décroissance de l'Icc à travers des tableaux divisionnaires successifs n'est pas modélisée (hypothèse d'un seul niveau de distribution).
- La sélectivité ampèremétrique/chronométrique entre protections en cascade n'est pas vérifiée.
- Les coefficients d'utilisation (ku) et de simultanéité (ks) sont à ajuster selon la nature du local — voir guide UTE C15-105.
Débloquer l’accès illimité
Départs illimités pour vos notes de calcul électrique.
Dimensionnement : exemple pratique
Le calcul des sections de câbles repose sur des formules spécifiques selon le type de courant. En monophasé, la puissance se calcule par P = U × I × cos φ avec U = 230V, tandis qu’en triphasé, la formule devient P = √3 × U × I × cos φ avec U = 400V.
Les méthodes de dimensionnement s’adaptent aux besoins du projet. Un câble de 1,5 mm² supporte jusqu’à 16 ampères, soit 3680 W, quand un conducteur de 2,5 mm² accepte 20 ampères pour une puissance maximale de 4600 W. Au-delà de 25 mètres, le surdimensionnement devient nécessaire pour limiter la chute de tension.
La normalisation des calibres s’échelonne de 10A à 1000A, permettant une adaptation précise aux contraintes de l’installation. Cette approche garantit une distribution électrique optimale tout en respectant les marges de sécurité.
